Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO 9001
Numéro de modèle: Série de la GN
Conditions de paiement et d'expédition
Quantité de commande min: 5 PCs
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: 3-5 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
Nom: |
Accouplement d'arbres rigide |
Modèle: |
GNseries |
Matériel: |
Acier en aluminium |
Taille de trou: |
4-38mm |
Garantie: |
12 mois |
Épaisseur: |
21-81mm |
Diamter externe: |
16-65mm |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Nom: |
Accouplement d'arbres rigide |
Modèle: |
GNseries |
Matériel: |
Acier en aluminium |
Taille de trou: |
4-38mm |
Garantie: |
12 mois |
Épaisseur: |
21-81mm |
Diamter externe: |
16-65mm |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |

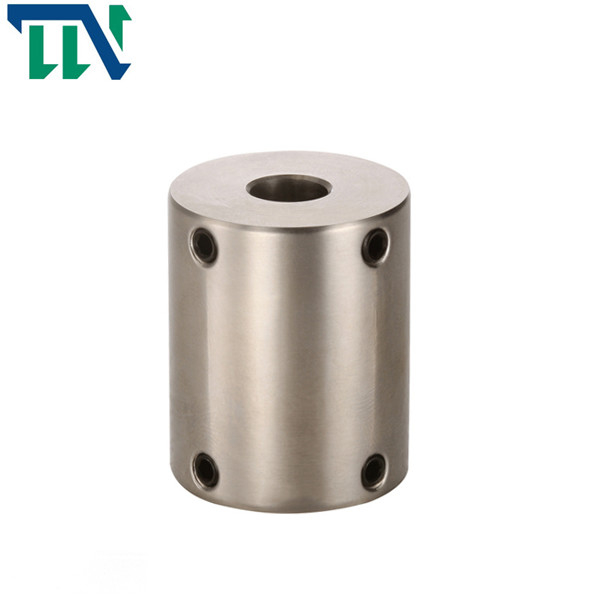

Accouplement d'arbres flexibles rigide Setcrew métrique pour la machine de papier 25X35mm
Alliage d'aluminium d'arbres flexibles de setcrew rigide d'accouplement métrique
Caractéristique du produit
En raison de la structure simple, du coût bas et de la grande transmission de couple, il est employé souvent quand la vitesse est basse, là n'est aucun impact, la rigidité de l'axe est grande, et l'alignement est bon. L'accouplement de bride (également connu sous le nom d'accouplement de bride) est un moitié-accouplement à disque de deux-bride (bride) relié par des boulons, et les deux moitié-accouplements sont respectivement reliés à deux axes par des clés pour réaliser deux axes. Accouplement pour transmettre le couple et le mouvement.
Les boulons sur la bride de l'accouplement rigide peuvent être tous les boulons pour aléser des trous, ou la moitié de eux sont des boulons pour aléser des trous, et l'autre moitié sont les boulons ordinaires, selon l'importance du couple de transmission.
>Structure intégrée, l'utilisation globale des matériaux de haute résistance d'alliage d'aluminium
couple de >High, rigidité élevée
le type rigide de >The fondamentalement ne permet pas l'excentricité, ainsi il doit être entièrement ajusté en service
méthode >Fastening de vis de vis de réglage
L'usine de Changzhou Tianniu est un fabricant professionnel des accouplements de prune, des accouplements rigides, des accouplements universels, des accouplements croisés d'accouplements de glissière, d'enroulement, des accouplements de soufflets, de doubles accouplements de membrane et d'autres produits. La société de traitement a un système complet et scientifique de gestion de la qualité.
Paramètres de produits
| paramètre modèle | diamètre ennuyé commun d1, d2 | ΦD | L | F | M | serrage du couple de vis (N.M) |
| GN-16X16 | 3,4,5,6,6.35, 7,8 | 16 | 16 | 5 | M3 | 0,7 |
| GN-16x24 | 4,5,6,6.35, 7,8 | 16 | 24 | 6 | M3 | 0,7 |
| GN-20x20 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 20 | 5 | M3 | 0,7 |
| GN-20x30 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 7 | M4 | 1,7 |
| GN-25x25 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 25 | 8 | M4 | 1,7 |
| GN-25x36 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 36 | 9 | M4 | 1,7 |
| GN-32x32 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 44 | 10,5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| paramètre d'odel | Couple évalué (N.M)* |
excentricité permise (millimètre) * |
angle de débattement permis (°) * |
déviation axiale permise (millimètre) * |
vitesse maximale T/MN |
moment de l'inertie (Kg.M2) |
Matériel de douille d'axe | préparation de surface | poids (G) |
| GN-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | Alliage d'aluminium de haute résistance | Traitement de anodisation | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
