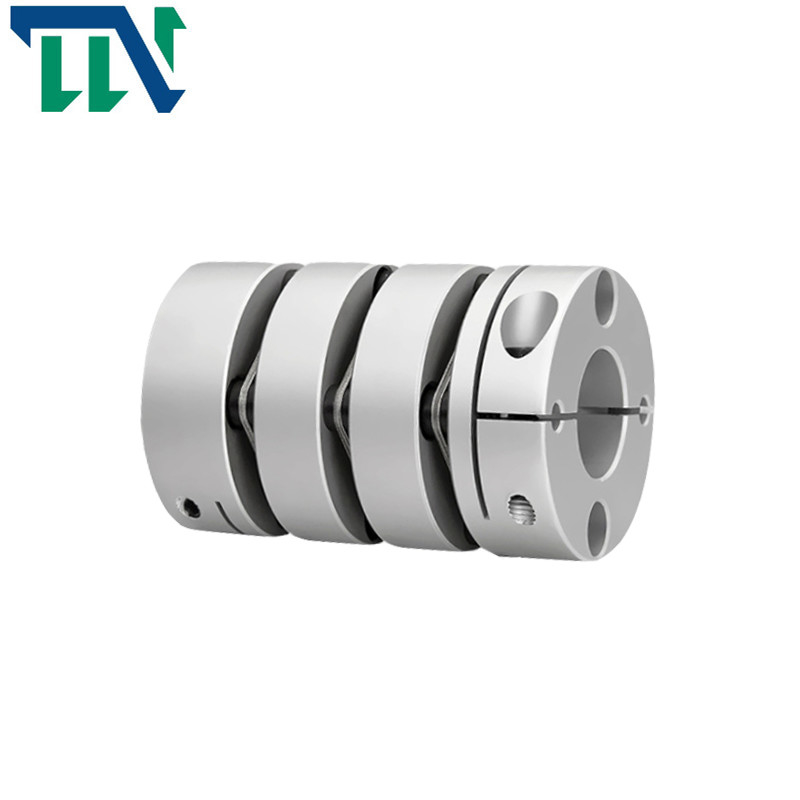

Sécurité élevée de couple de vitesse d'accouplement d'arbres de trois diaphragmes

Name: Sécurité élevée de couple de vitesse d'accouplement d'arbres de trois diaphragmes
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Série de gw
Price: 149.10 USD
Availability: InStock

Détails du produit

Lieu d'origine: La Chine

Nom de marque: Tianniu

Certification: ISO-9001

Numéro de modèle: Série de gw

Conditions de paiement et d'expédition

Quantité de commande min: 2 PCS

Prix: negotiable

Détails d'emballage: Cartons par l'expédition de mer en l'avion

Délai de livraison: 5-7 jours ouvrables

Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Capacité d'approvisionnement: 10000 par mois

Obtenez le meilleur prix

Contactez-nous maintenant

Les spécifications

Définition

Les spécifications

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            sécurité de accouplement Tianniu de diaphragme, vitesse de accouplement Tianniu de diaphragme, type de diaphragme couplant Tianniu


Modèle:	Diaphragme de l'alliage d'aluminium trois de gw maintenant l'accouplement	Matériel:	Alliage d'aluminium
Structure:	Diaphragme trois maintenant l'accouplement	Taille de trou:	19-82mm
Garantie:	12 mois	Materia d'élastomère:	PA66
Préparation de surface:	Traitement d'oxydation anodique

Modèle:	Diaphragme de l'alliage d'aluminium trois de gw maintenant l'accouplement
Matériel:	Alliage d'aluminium
Structure:	Diaphragme trois maintenant l'accouplement
Taille de trou:	19-82mm
Garantie:	12 mois
Materia d'élastomère:	PA66
Préparation de surface:	Traitement d'oxydation anodique

Définition

Sécurité élevée de couple de vitesse d'accouplement d'arbres de trois diaphragmes

Diaphragme de l'alliage d'aluminium trois de gw maintenant l'accouplement

Caractéristique du produit

>La rigidité élevée de couple, peut exactement commander la rotation de l'axe, peut effectuer le contrôle à haute précision
la conception de rallongement de >The peut compenser la déviation de radial, angulaire et axiale plus effectivement
>Designed pour le servo et le moteur de progression
espace de >No entre l'axe et la connexion de douille, général pour la rotation positive et négative
inertie de >Low, appropriée à l'opération à grande vitesse
le diaphragme de >The est fait d'acier de ressort avec l'excellente résistance de fatigue
méthode >Fastening de vis de fixage

Paramètres de produits

Sécurité élevée de couple de vitesse d'accouplement d'arbres de trois diaphragmes 0

paramètre modèle	diamètre ennuyé commun d1, d2	ΦD	L	SI	LP	d3	S	F	M	serrage du couple de vis (N.M)
GW-19X34	3,4,5,6,6.35, 7,8	19	34	9,1	5,2	Φ9	1,8	3,3	M2.5	1
GW-26X44.5	5,6,6.35, 7,8,9,9.525, 10,11,12,14	26	44,5	11,65	6,5	Φ12.5	2,6	3,9	M3	1,5
GW-32X54	5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,	32	54	12,25	9,5	Φ15	3,5	3,85	M3	1,5
GW-34X58	5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,16	34	58	14,25	9,5	Φ16	3,5	4,85	M4	2,5
GW-39X65.5	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19	39	65,5	14,9	11,2	Φ19.3	4,5	5	M4	2,5
GW-44X65.5	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20, 22,24	44	65,5	14,9	11,2	Φ22.5	4,5	5	M4	2,5
GW-50X80	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19, 20,22, 24,25	50	80	20,6	12,2	Φ23	4,8	6	M5	7
GW-56X83	10,12,14,15,16,17,18,19,20,22,24,25,28,30,32	56	83	19,75	13,5	Φ32.5	5,5	6,4	M5	7
GW-68X97	12,14,15,16,17,18,19,20,22,24,25,28,30,32, 35,38	68	97	23,35	15,7	Φ38.3	6,3	7,7	M6	12
GW-82X128	17,18,19,20,22,24,25,28,30,32,35,38,40,42	82	128	30	22	Φ45.5	8	9,7	M8	20

paramètre modèle	Couple évalué (N.M)*	excentricité permise (millimètre) *	angle de débattement permis (°) *	déviation axiale permise (millimètre) *	vitesse maximale T/MN	rigidité de torsion statique (N.M/rad)	moment de l'inertie (Kg.M2)	Matériel de douille d'axe	Matériel de shrapnel	préparation de surface	poids (G)
GW-19X34	1	0,12	2	±0.2	10000	140	1.1x10-6	Alliage d'aluminium de haute résistance	SUS 304 Acier de ressort	Traitement de anodisation	18
GW-26X44.5	1,5	0,15	2	±0.33	10000	680	3.6x10-6				45
GW-32X54	2	0,17	2	±0.3	10000	1250	1.0x10-5				80
GW-34X58	3	0,17	2	±0.4	10000	1550	1.3x10-5				97
GW-39X65.5	6	0,22	2	±0.5	10000	2390	3.6x10-5				153
GW-44X65.5	9	0,22	2	±0.6	10000	2700	4.5x10-5				189
GW-50X80	18	0,1	2	±0.65	10000	4500	4.5x10-5				335
GW-56X83	25	0,27	2	±0.8	10000	7900	1.9x10-4				413
GW-68X97	60	0,31	2	±0.9	9000	15800	2.4x10-4				641
GW-82X128	100	0,55	2	±0.9	8000	23700	3.0x10-4				1345
