Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: Série de gigaoctet
Conditions de paiement et d'expédition
Quantité de commande min: 2 PCS
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: 5-7 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
Modèle: |
Polices du gigaoctet 8 Encodeur-spécifiques |
Matériel: |
Alliage d'aluminium |
Structure: |
8 polices Encodeur-spécifiques |
Taille de trou: |
34-82mm |
Garantie: |
12 mois |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Modèle: |
Polices du gigaoctet 8 Encodeur-spécifiques |
Matériel: |
Alliage d'aluminium |
Structure: |
8 polices Encodeur-spécifiques |
Taille de trou: |
34-82mm |
Garantie: |
12 mois |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Caractéristique du produit
Accouplement de diaphragme en métal : approprié au moteur servo, à l'encodeur, au réducteur planétaire, à la vis de boule, au compresseur, au mélangeur, aux machines de fabrication du papier, au robot et à tout autre matériel mécanique. Accouplement de fleur de prune : approprié à l'encodeur, au système servo, à la commande d'axe de moteur, aux machines d'emballage, à la commande de machine-outil, à la pompe et à d'autres machines. Accouplement de soufflets : approprié à l'encodeur, machine-outille à commande numérique, système de positionnement, vis de boule, indexant le plat et le réducteur d'engrenage planétaire. Accouplement de ressort : approprié à l'encodeur rotatoire, au moteur de progression, à la tige de vis, à l'accouplement parallèle etc. : approprié à la connexion du moteur de progression, de l'encodeur, de la tige de vis, de l'accouplement de glisseur de croix etc. : approprié au tachymètre, à l'encodeur, à la tige de vis, à la machine-outil et à d'autres machines. Accouplement universel, accouplement rigide.

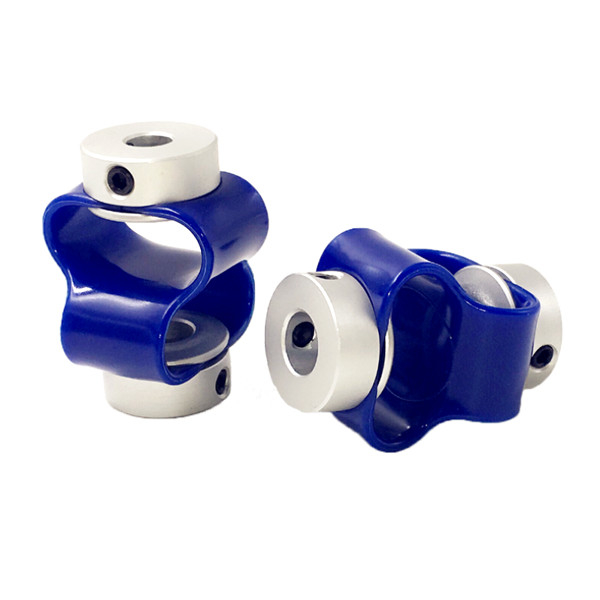

>Conçu pour l'encodeur
flexibilité de >Good, non facile à se casser
l'élastomère de >The est fait en polyuréthane, résistant pour huiler et oxydation
Paramètres de produits
| paramètre modèle | diamètre ennuyé commun d1, d2 | ΦD | L | LP | S | F | M | serrage du couple de vis (N.M) |
| GB-15X24 | 3,4,5,6,6.35, 7,8 | 15 | 24 | 20 | 1,8 | 2,5 | M3 | 0,7 |
| GB-15x32 | 3,4,5,6,6.35, 7,8 | 15 | 32 | 20 | 1,8 | 2,5 | M3 | 0,7 |
| GB-18x28 | 4,5,6,6.35, 7,8,9,10 | 18 | 28 | 25 | 1,8 | 3,1 | M4 | 1,7 |
| GB-18x38 | 4,5,6,6.35, 7,8,9,10 | 18 | 38 | 25 | 1,8 | 3,1 | M4 | 1,7 |
| paramètre modèle | Couple évalué (N.M)* |
excentricité permise (millimètre) * |
angle de débattement permis (°) * |
déviation axiale permise (millimètre) * |
vitesse maximale T/MN |
rigidité de torsion statique (N.M/rad) |
moment de l'inertie (Kg.M2) |
Matériel de douille d'axe | Matériel de shrapnel | préparation de surface | poids (G) |
| GB-15X24 | 0,5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | Alliage d'aluminium de haute résistance | Unité centrale |
Traitement de anodisation |
8 |
| GB-15X32 | 0,5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | 8 | |||
| GB-18X28 | 0,8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 | |||
| GB-18X38 | 0,8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 |
