Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: GLseries
Conditions de paiement et d'expédition
Quantité de commande min: 2 PCS
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: 5-7 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
Modèle: |

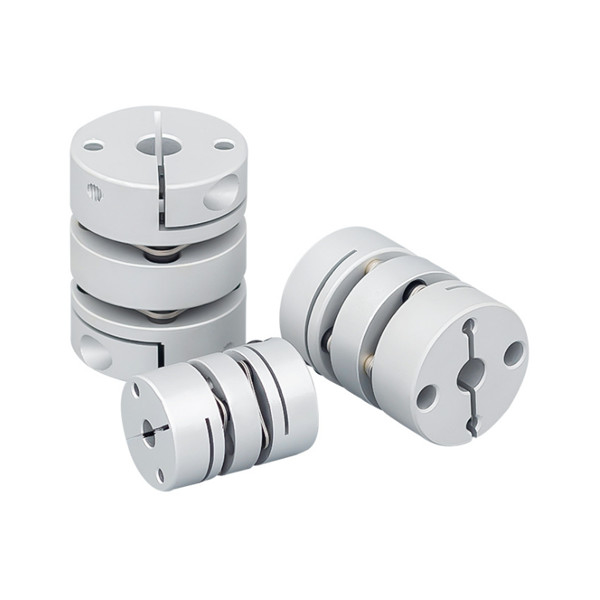

Diaphragme de double de GL maintenant l'accouplement |
Matériel: |
Alliage d'aluminium |
Structure: |
double fixage de diaphragme |
Taille de trou: |
19-82mm |
Garantie: |
12 mois |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Modèle: |
Diaphragme de double de GL maintenant l'accouplement |
Matériel: |
Alliage d'aluminium |
Structure: |
double fixage de diaphragme |
Taille de trou: |
19-82mm |
Garantie: |
12 mois |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Caractéristique du produit
L'accouplement de diaphragme a 7 types structurels, les plus petits débuts de accouplement de gamme de couple de transmission de 10Nm, et la gamme de accouplement la plus étendue de couple de transmission peut atteindre 8100000Nm, parce que le diaphragme a 6 angles, 8 angles ou la forme de plus ou 10 angles, ainsi la transmission de couple est très uniforme, la température ambiante applicable peut être du ℃ -20 au moins au ℃ +280, et il convient pour l'usage des matériaux spéciaux.
> La rigidité élevée de couple, peut exactement commander la rotation de l'axe, peut effectuer le contrôle à haute précision
> Conçu pour le servo et le moteur de progression
> Aucun espace entre l'axe et la connexion de douille, général pour la rotation positive et négative
> Basse inertie, appropriée à l'opération à grande vitesse
> Le diaphragme est fait d'acier de ressort avec l'excellente résistance de fatigue
> Méthode de attachement de vis de fixage
Paramètres de produits
| paramètre modèle | diamètre ennuyé commun d1, d2 | ΦD | L | SI | LP | d3 | S | F | M | serrage du couple de vis (N.M) |
| GL-19X27 | 3,4,5,6,6.35, 7,8 | 19 | 27 | 9,1 | 5,2 | Φ9 | 1,8 | 3,3 | M2.5 | 1 |
| GL-26X35 | 5,6,6.35, 7,8,9,9.525, 10,11,12,14 | 26 | 35 | 11,65 | 6,5 | Φ12.5 | 2,6 | 3,9 | M3 | 1,5 |
| GL-32X41 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15, | 32 | 45 | 12,25 | 9,5 | Φ15 | 3,5 | 3,85 | M3 | 1,5 |
| GL-34X45 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,16 | 34 | 45 | 14,25 | 9,5 | Φ16 | 4,5 | 4,85 | M4 | 2,5 |
| GL-39X50 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19 | 39 | 50 | 14,9 | 11,2 | Φ9.3 | 4,5 | 5 | M4 | 2,5 |
| GL-44X50 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20,22 | 44 | 50 | 14,9 | 11,2 | Φ2.5 | 4,5 | 5 | M4 | 2,5 |
| GL-50X63 |
8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 , 22,24,25 |
50 | 63 | 20,6 | 12,5 | Φ23 | 4,8 | 6 | M5 | 7 |
| GL-56X64 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 64 | 19,75 | 13,5 | Φ2.5 | 5,5 | 6,4 | M5 | 7 |
| GL-68X75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23,35 | 15,7 | Φ38.3 | 6,3 | 7,7 | M6 | 12 |
| GL-82X98 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 98 | 30 | 22 | Φ45.5 | 8 | 9,7 | M8 | 20 |
| paramètre modèle | Couple évalué (N.M)* |
excentricité permise (millimètre) * |
angle de débattement permis (°) * |
déviation axiale permise (millimètre) * |
vitesse maximale T/MN |
rigidité de torsion statique (N.M/rad) |
moment de l'inertie (Kg.M2) |
Matériel de douille d'axe | Matériel de shrapnel | préparation de surface | poids (G) |
| GL-19X27 | 1 | 0,12 | 1,5 | ±0.18 | 10000 | 170 | 9.1x10-7 |
|
SUS304 Acier de ressort |
Traitement de anodisation | 14,6 |
| GL-26X35 | 1,5 | 0,15 | 1,5 | ±0.3 | 10000 | 820 | 3.0x10-6 | 37 | |||
| GL-32X41 | 2 | 0,17 | 1,5 | ±0.36 | 10000 | 1750 | 1.0x10-5 | 67 | |||
| GL-34X45 | 3 | 0,17 | 1,5 | ±0.36 | 10000 | 1860 | 1.1x10-5 | 77 | |||
| GL-39X50 | 6 | 0,22 | 1,5 | ±0.45 | 10000 | 2860 | 3.0x10-5 | 118 | |||
| GL-44X50 | 9 | 0,22 | 1,5 | ±0.54 | 10000 | 3300 | 3.8x10-5 | 144 | |||
| GL-50X63 | 18 | 0,1 | 1,5 | ±0.54 | 10000 | 3300 | 3.0x10-5 | 235 | |||
| GL-56X64 | 25 | 0,27 | 1,5 | ±0.72 | 10000 | 9480 | 1.6x10-4 | 318 | |||
| GL-68X75 | 60 | 0,31 | 1,5 | ±0.8 | 9000 | 19000 | 2.0x10-4 | 492 | |||
| GL-82X98 | 100 | 0,55 | 1,5 | ±0.8 | 8000 | 28450 | 2.5x10-4 | 1013 |
