Modèle: |

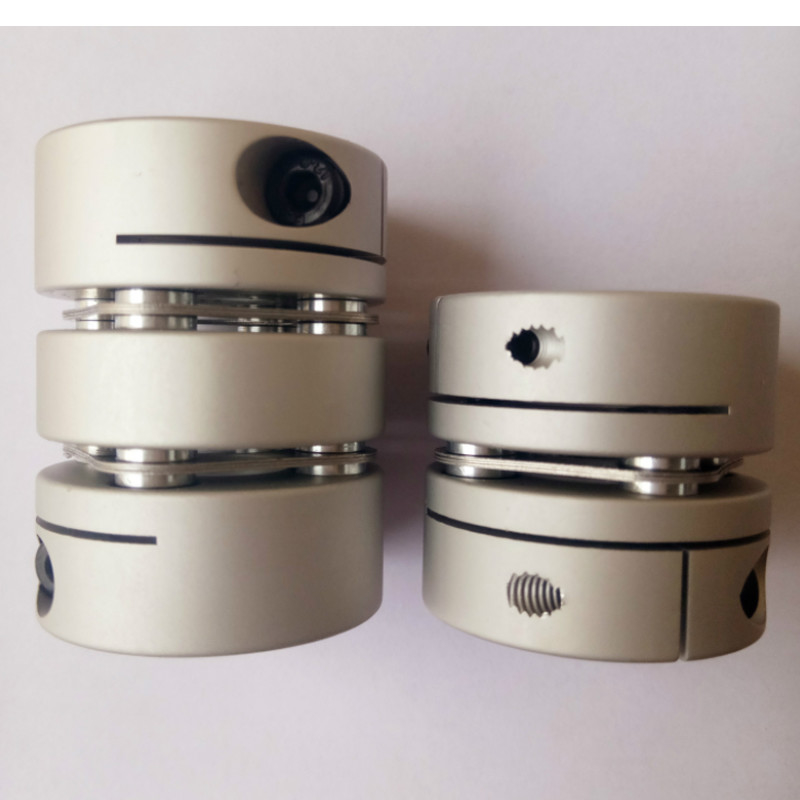

Diaphragme court d'alliage d'aluminium de GLD double maintenant l'accouplement |
Matériel: |
Alliage d'aluminium |
Structure: |
Double type de bride de diaphragme de pas à pas |
Taille de trou: |
19-82mm |
Garantie: |
12 mois |
Materia d'élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Modèle: |
Diaphragme court d'alliage d'aluminium de GLD double maintenant l'accouplement |
Matériel: |
Alliage d'aluminium |
Structure: |
Double type de bride de diaphragme de pas à pas |
Taille de trou: |
19-82mm |
Garantie: |
12 mois |
Materia d'élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Caractéristique du produit
Caractéristiques des accouplements de diaphragme
1. La structure est simple, le volume est petit et le démontage est commode. L'accouplement de diaphragme du type intermédiaire structure d'axe peut être démonté sans déplacer la machine ;
2. L'accouplement de diaphragme en métal peut transmettre un plus grand couple, peut effectivement absorber les déviations d'angle, axiales et radiales produites quand les deux axes sont installés, a les caractéristiques de la haute précision et du dégagement nul, et est très utilisé dans des occasions à haute précision de transmission, telles que l'équipement industriel électronique de précision ;
3. L'accouplement de diaphragme a les caractéristiques de la rigidité élevée de couple et est employé souvent dans le couple élevé et le mouvement ultra-rapide, tel que les composants de sortie de l'équipement d'énergie pour des trains à grande vitesse ;
4. La résistance à hautes températures, résistance à la corrosion d'acide et d'alcali, peut être employée dans les environnements à hautes températures et durs, et peut effectivement résister au choc et à la vibration pendant l'opération d'équipement.
> La rigidité élevée de couple, peut exactement commander la rotation de l'axe, peut effectuer le contrôle à haute précision
> conçu pour servo et le moteur de progression
> aucun espace entre l'axe et la connexion de douille, général pour la rotation positive et négative
> basse inertie, appropriée à l'opération à grande vitesse
> le diaphragme est fait d'acier de ressort avec l'excellente résistance de fatigue
> méthode de attachement de vis de fixage
Paramètres de produits
| paramètre modèle | diamètre ennuyé commun d1, d2 | ΦD | L | SI | LP | d3 | S | F | M | serrage du couple de vis (N.M) |
| GLD-19X24.5 | 3,4,5,6,6.35, 7,8 | Φ19 | 24,5 | 91 | 2,7 | Φ9 | 1,8 | 3,3 | M2.5 | 1 |
| GLD-26X30 | 5,6,6.35, 7,8,9,9.525, 10,11,12,14 | Φ26 | 30 | 1165 | 3,6 | Φ12.5 | 2,6 | 3,9 | M3 | 1,5 |
| GLD-32X38 | 6,6.35, 7,8,9,9,9.525, 10,12,12.7, 14,15 | Φ32 | 38 | 1225 | 6,5 | Φ15 | 3,5 | 3,85 | M3 | 1,5 |
| GLD-34X38 | 6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15 | Φ34 | 38 | 1225 | 6,5 | Φ16 | 3,5 | 3,85 | M3 | 1,5 |
| GLD-39X47 | 6,8,9,9.525, 10,11,12.7, 14,15,16,17,18,19 | Φ39 | 47 | 149 | 8,5 | Φ19.3 | 4,5 | 5 | M4 | 2,5 |
| GLD-44X47 | 6,8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20,22 | Φ44 | 47 | 149 | 8,1 | Φ22.5 | 4,5 | 5 | M4 | 2,5 |
| GLD-56X57 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | Φ56 | 57 | 19,75 | 6,5 | Φ32.5 | 5,5 | 6,4 | M5 | 7 |
| GLD-68X68 | 16,17,18,19,20,22,24,25,28,30,30,35,38 | Φ68 | 68 | 2335 | 8,7 | Φ38.3 | 6,3 | 7,7 | M6 | 12 |
| GLD-82X87 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | Φ82 | 87 | 30 | 11 | Φ45.5 | 8 | 9,7 | M8 | 20 |
| paramètre modèle | Couple évalué (N.M)* |
excentricité permise (millimètre) * |
angle de débattement permis (°) * |
déviation axiale permise (millimètre) * |
vitesse maximale T/MN |
rigidité de torsion statique (N.M/rad) |
moment de l'inertie (Kg.M2) |
Matériel de douille d'axe | Matériel de shrapnel | préparation de surface | poids (G) |
| GLD-19X24.5 | 1 | 0,12 | 1,5 | ±0.18 | 10000 | 8.19x10-4 | 170 | Alliage d'aluminium de haute résistance | SUS304 Acier de ressort |
Traitement de anodisation | 13,6 |
| GLD-26X30 | 1,5 | 0,15 | 1,5 | ±0.3 | 10000 | 2.7x10-4 | 820 | 32 | |||
| GLD-32X38 | 3 | 0,17 | 1,5 | ±0.36 | 10000 | 1.0x10-4 | 1860 | 58 | |||
| GLD-34X38 | 3 | 0,17 | 1,5 | ±0.36 | 10000 | 1.1x10-4 | 1860 | 71 | |||
| GLD-39X47 | 6 | 0,22 | 1,5 | ±0.45 | 10000 | 2.7x10-4 | 2860 | 110 | |||
| GLD-44X47 | 9 | 0,22 | 1,5 | ±0.54 | 10000 | 3.4x10-4 | 3300 | 134 | |||
| GLD-56X57 | 25 | 0,27 | 1,5 | ±0.72 | 10000 | 1.14x10-4 | 9480 | 298 | |||
| GLD-68X68 | 60 | 0,31 | 1,5 | ±0.8 | 10000 | 1.8x10-4 | 19000 | 472 | |||
| GLD-82X87 | 100 | 0,55 | 1,5 | ±0.8 | 10000 | 2.25x10-4 | 28450 | 983 |
