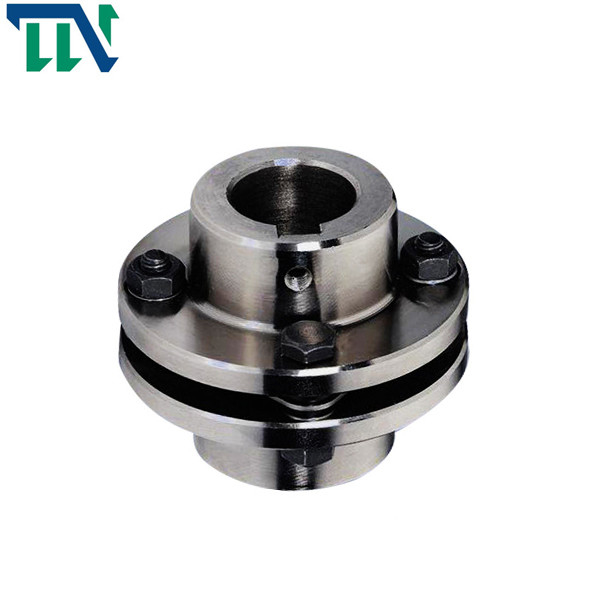

Diaphragme simple flexible couplant la double étape

Type simple accouplement de bride de diaphragme de double étape d'alliage d'aluminium de GST

Caractéristique du produit

L'accouplement est une partie mécanique employée pour relier deux axes (arbre d'entraînement et arbre d'entraînement) dans différents mécanismes pour tourner ensemble pour transmettre le couple. Dans le transport d'énergie ultra-rapide et résistant, quelques accouplements ont également les fonctions d'amortir, d'atténuer et d'améliorer la représentation dynamique de shafting.

L'accouplement de diaphragme appartient à l'accouplement flexible en métal, qui est un dispositif de transmission qui emploie le diaphragme élastique en métal comme élément flexible pour transmettre le couple. Ses caractéristiques principales sont : grande capacité de couple de transmission, déformation du diaphragme d'absorber le désalignement de l'unité, aucun mouvement relatif entre les pièces, aucun usage, aucun bruit, longue vie de réduction de vibration, et aucun besoin de lubrification. La rigidité de torsion et la vitesse critique peuvent être ajustées en changeant l'épaisseur externe de diamètre ou de paroi de la section intermédiaire, améliorant de ce fait les caractéristiques de torsion de vibration de l'unité.

L'accouplement de diaphragme se compose au moins d'un diaphragme et de deux douilles d'axe. Le diaphragme est goupillé à la bague généralement sans détacher ou causer le contrecoup entre le diaphragme et la bague. Quelques fabricants offrent deux diaphragmes, alors que d'autres offrent trois diaphragmes, avec un ou deux éléments rigides au milieu, et les deux côtés sont fixés à la bague. La différence entre l'accouplement de simple-diaphragme et l'accouplement de double-diaphragme est la capacité de manipuler de diverses déviations. Puisqu'elle exige le recourbement complexe du diaphragme, l'accouplement de simple-diaphragme n'est pas approprié à l'excentricité. L'accouplement de double-diaphragme peut être plié dans différentes directions en même temps pour compenser l'excentricité

Paramètres de produits
