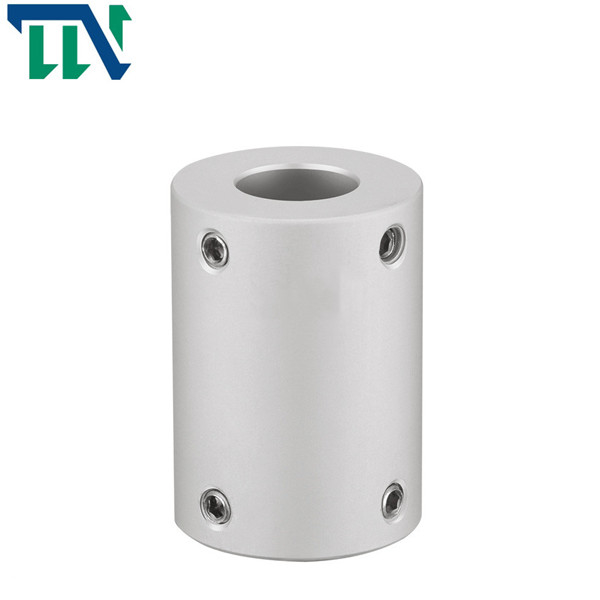

Accouplement rigide d'accouplement d'axe solide de moteur servo 32X32mm

Accouplement rigide d'accouplement d'axe solide de moteur servo 32X32mm

Accouplement rigide d'accouplement d'axe solide de moteur servo 32X32mm

Brand Name:	Tianniu
Model Number:	LA GN 3232 GN 3241
MOQ:	2 PCS
Prix:	negotiable
Delivery Time:	3-5 jours ouvrables
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Lieu d'origine:

La Chine

Certification:

ISO 9001

Nom:

Accouplement d'arbres rigide

Modèle:

Série de la GN

Matériel:

Acier en aluminium

Taille de trou:

32mm

Garantie:

12 mois

Matériau élastomère:

PA66

Préparation de surface:

Traitement d'oxydation anodique

Poids:

60-70g

Détails d'emballage:

Cartons par l'expédition de mer en l'avion

Capacité d'approvisionnement:

10000 par mois

Mettre en évidence:

Accouplement d'arbres solide de moteur servo

,

bride rigide couplant 32X32mm

,

coupleur rigide

Product Description

Alliage d'aluminium rigide d'accouplement d'arbres de la GN 32X32 41 rigides métrique pour le moteur servo

Paramètres de produits

Accouplement rigide d'accouplement d'axe solide de moteur servo 32X32mm 0

paramètre modèle	diamètre ennuyé commun d1, d2	ΦD	L	F	M	serrage du couple de vis (N.M)
GN-16X16	3,4,5,6,6.35, 7,8	16	16	5	M3	0,7
GN-16x24	4,5,6,6.35, 7,8	16	24	6	M3	0,7
GN-20x20	4,5,6,6.35, 7,8,9,9.525, 10	20	20	5	M3	0,7
GN-20x30	4,5,6,6.35, 7,8,9,9.525, 10	20	30	7	M4	1,7
GN-25x25	5,6,6.35, 7,8,9,9.525, 10,12	25	25	8	M4	1,7
GN-25x36	5,6,6.35, 7,8,9,9.525, 10,12	25	36	9	M4	1,7
GN-32x32	6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16	32	32	9	M5	4
GN-32x41	6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16	32	41	10	M5	4
GN-40x44	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	44	10,5	M5	4
GN-50x55	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	50	55	13	M6	7
GN-50x66	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	50	66	15	M6	7
GN-63x71	12,14,15,16,17,18,19,20,22,24,25,28,30,32	63	71	16	M6	7

paramètre d'odel	Couple évalué (N.M)*	excentricité permise (millimètre) *	angle de débattement permis (°) *	déviation axiale permise (millimètre) *	vitesse maximale T/MN	moment de l'inertie (Kg.M2)	Matériel de douille d'axe	préparation de surface	poids (G)
GN-16x16	5	-	-	-	23000	4.39x10-7	Alliage d'aluminium de haute résistance	Traitement de anodisation	6
GN-16x24	5	-	-	-	23000	4.39x10-7			10
GN-20x20	10	-	-	-	18000	1.25x10-6			14
GN-20x30	10	-	-	-	18000	1.25x10-6			19
GN-25x25	12	-	-	-	14000	3.8x10-7			25
GN-25x36	12	-	.	-	14000	3.8xl0-7			38
GN-32x32	15	-	-	-	11000	1.15x10-7			60
GN-32x41	15	-	-	-	11000	1.15xl0-7			70
GN-40x44	19	-	-	-	4000	1.45x10-7			118
GN-50x55	45	-	-		4000	2x10-7			235
GN-50x66	45	-	-	-	4000	2x10-7			300
GN-63x71	115	-	-	-	3800	1.8x10-7			400
