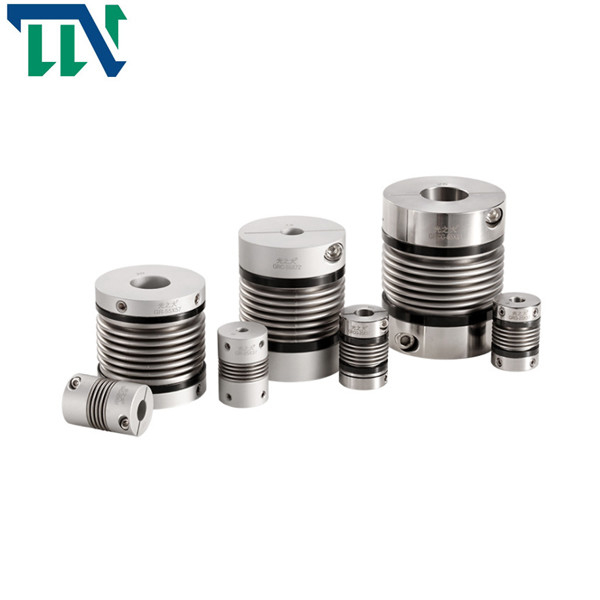

Soufflet métrique flexible couplant Bkl 40X51mm M5

Name: Soufflet métrique flexible couplant Bkl 40X51mm M5
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Le GR 40*51
Price: 149.10 USD
Availability: InStock

Détails du produit

Lieu d'origine: La Chine

Nom de marque: Tianniu

Certification: ISO 9001

Numéro de modèle: Le GR 40*51

Conditions de paiement et d'expédition

Quantité de commande min: 1 PCS

Prix: negotiable

Détails d'emballage: Cartons par l'expédition de mer en l'avion

Délai de livraison: 3-5 jours ouvrables

Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Capacité d'approvisionnement: 10000 par mois

Obtenez le meilleur prix

Contactez-nous maintenant

Les spécifications

Définition

Les spécifications

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            beuglez 40X51mm de accouplement flexibles, coupleur de soufflets de 40X51mm, coupleur 40X51mm de soufflets


nom:	Beuglez l'accouplement d'arbres	Matériel:	Acier en aluminium
Taille de trou:	16-55mm	Garantie:	12 mois
Materia d'élastomère:	PA66	Préparation de surface:	Traitement d'oxydation anodique
Poids:	85g

nom:	Beuglez l'accouplement d'arbres
Matériel:	Acier en aluminium
Taille de trou:	16-55mm
Garantie:	12 mois
Materia d'élastomère:	PA66
Préparation de surface:	Traitement d'oxydation anodique
Poids:	85g

Définition

Soufflet métrique flexible couplant Bkl 40X51mm M5

Vis de réglage en aluminium de soufflets d'accouplement d'arbres de GR40X51 M5 pour la machine de commande numérique par ordinateur

Lancement de produit

Soufflets couplant le tuyau à parois minces ondulé d'utilisations (soufflets) directement à la soudure ou le lien avec les deux accouplements de moitié pour transmettre le mouvement. L'accouplement a les avantages de la structure simple, la petite dimension hors-tout, traitement et l'installation commode et l'exactitude élevée de transmission. Il est principalement employé dans de petites machines et des mécanismes de contrôle de précision de puissance exigeant la structure compacte et l'exactitude élevée de transmission.

L'élément élastique de l'accouplement de soufflets est des soufflets en métal de précision, qui est divisé en série flexible et séries rigides. La série flexible a la grande élasticité et est employée souvent dans des occasions micro telles que des encodeurs et des capteurs. La série rigide est principalement employée dans les moteurs servo, les machines-outilles à commande numérique (centres d'usinage) et d'autres occasions.

Caractéristique du produit

1. L'accouplement de soufflets n'a aucun dégagement et sensibilité élevée

2. Élasticité élevée, une meilleure protection d'équipement

3. Il peut absorber la vibration et compenser des déviations radiales, angulaires et axiales en même temps

4. Résistance de tache d'huile et résistance à la corrosion forte

5. Les caractéristiques de rigidité, dans le sens horaire et dans le sens contraire des aiguilles d'une montre de torsion de rotation sont exactement identiques

6. Utilisé généralement dans des machines-outilles à commande numérique, indexant les disques et tout autre outillage industriel

Paramètres de produits

Dessins de produit

Soufflet métrique flexible couplant Bkl 40X51mm M5 0

Dimensions de produit

paramètre modèle	diamètre ennuyé commun d1, d2	ΦD	L	LI	L2	L3	N	F	M	serrage du couple de vis (N.M)
GR-16x27	4,5,6,6.35, 7,8	16	27	7,5	2	8	13,5	3	M3	0,7
GR-20x32	5,6,6.35, 7,8,9,9.525, 10,11,12	20	32	7,2	2,8	12	18	3,5	M3	0,7
GR-22.5x34	5,6,6.35, 7,8,9,9.525, 10,11,12	22,5	34	8,05	2,8	12,3	20,2	4,5	M4	1,7
GR-25x37	6,6.35, 7,8,9,9.525, 10,11,12	25	37	9,5	3	12	20,2	4,5	M4	1,7
GR-32x42	8,9,10,11,12,12.7, 14,15	32	42	8	4	18	27,2	5,5	M5	4
GR-40x51	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	51	9,5	6	20	34,5	5,5	M5	4
GR-55x57	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51,9	6,25	M6	7
GR-65x81	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19,5	7	28	60,5	8,9	M6	7

paramètre modèle	Couple évalué (N.M)*	excentricité permise (millimètre) *	angle de débattement permis (°) *	déviation axiale permise (millimètre) *	vitesse maximale T/MN	rigidité de torsion statique (N.M/rad)	moment de l'inertie (Kg.M2)	Matériel de douille d'axe	préparation de surface	poids (G)
GR-16x27	0,8	0,1	2	+ 0,4 -1,2	20000	150	7.9x10-7	Alliage d'aluminium de haute résistance	Traitement de anodisation	8
GR-20x32	1,5	0,1	2	+ 0,6 -1,8	18000	220	2.0x10-6			13
GR-22.5x34	1,8	0,15	2	+ 0,6 -1,8	16000	300	6.2x10-6			22
GR-25x37	2,0	0,15	2	+ 0,6 -1,8	15000	330	6.7x10-6			30
GR-32x42	2,5	0,2	2	+ 0,8 -2,5	11000	490	2.0x10-5			53
GR-40x51	6,4	0,3	2	+ 0,8 -2,5	10000	530	2.1x10-5			85
GR-55x57	12	0,3	2	+ 0,8 -2,5	9000	860	2.8x10-5			170
GR-65x81	18	0,2	2	+ 0,7 -2,5	4500	900	2.3x10-5			280
