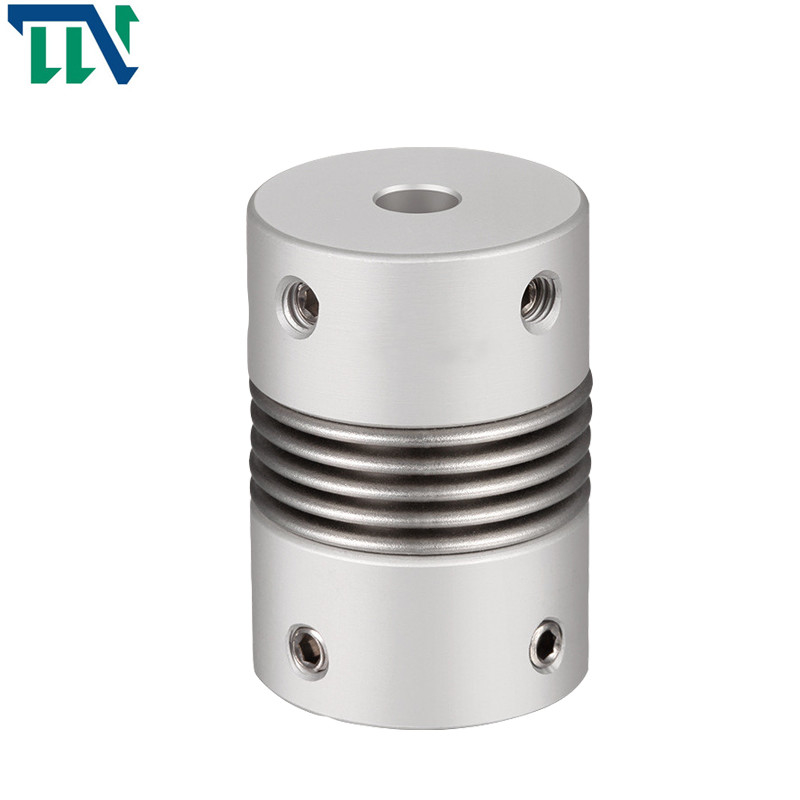

Assemblée d'accouplement d'arbres de soufflets pouce M6 du moteur servo 2

Brand Name:	Tianniu
Model Number:	GR55*57
MOQ:	1 PCS
Prix:	negotiable
Delivery Time:	3-5 jours ouvrables
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Lieu d'origine:

La Chine

Certification:

ISO 9001

Nom:

Beuglez l'accouplement d'arbres

Matériel:

Acier en aluminium

Taille de trou:

16-55mm

Garantie:

12 mois

Matériau élastomère:

PA66

Préparation de surface:

Traitement d'oxydation anodique

Poids:

85g

Détails d'emballage:

Cartons par l'expédition de mer en l'avion

Capacité d'approvisionnement:

10000 par mois

Mettre en évidence:

accouplement d'arbres pour le moteur

Accouplements de soufflets pour les moteurs servo

accouplement d'arbres de moteur de 2 pouces

Product Description

Vis de réglage en aluminium de soufflets d'accouplement d'arbres de soufflet du GR 55X57 M6 pour le moteur servo

Caractéristique du produit

1. L'accouplement de soufflets n'a aucun dégagement et sensibilité élevée

2. Élasticité élevée, une meilleure protection d'équipement

3. Il peut absorber la vibration et compenser des déviations radiales, angulaires et axiales en même temps

4. Résistance de tache d'huile et résistance à la corrosion forte

5. Les caractéristiques de rigidité, dans le sens horaire et dans le sens contraire des aiguilles d'une montre de torsion de rotation sont exactement identiques

6. Utilisé généralement dans des machines-outilles à commande numérique, indexant les disques et tout autre outillage industriel

Paramètres de produits

Dessins de produit

Assemblée d'accouplement d'arbres de soufflets pouce M6 du moteur servo 2 0

Dimensions de produit

paramètre modèle	diamètre ennuyé commun d1, d2	ΦD	L	LI	L2	L3	N	F	M	serrage du couple de vis (N.M)
GR-16x27	4,5,6,6.35, 7,8	16	27	7,5	2	8	13,5	3	M3	0,7
GR-20x32	5,6,6.35, 7,8,9,9.525, 10,11,12	20	32	7,2	2,8	12	18	3,5	M3	0,7
GR-22.5x34	5,6,6.35, 7,8,9,9.525, 10,11,12	22,5	34	8,05	2,8	12,3	20,2	4,5	M4	1,7
GR-25x37	6,6.35, 7,8,9,9.525, 10,11,12	25	37	9,5	3	12	20,2	4,5	M4	1,7
GR-32x42	8,9,10,11,12,12.7, 14,15	32	42	8	4	18	27,2	5,5	M5	4
GR-40x51	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	51	9,5	6	20	34,5	5,5	M5	4
GR-55x57	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51,9	6,25	M6	7
GR-65x81	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19,5	7	28	60,5	8,9	M6	7

paramètre modèle	Couple évalué (N.M)*	excentricité permise (millimètre) *	angle de débattement permis (°) *	déviation axiale permise (millimètre) *	vitesse maximale T/MN	rigidité de torsion statique (N.M/rad)	moment de l'inertie (Kg.M2)	Matériel de douille d'axe	préparation de surface	poids (G)
GR-16x27	0,8	0,1	2	+ 0,4 -1,2	20000	150	7.9x10-7	Alliage d'aluminium de haute résistance	Traitement de anodisation	8
GR-20x32	1,5	0,1	2	+ 0,6 -1,8	18000	220	2.0x10-6			13
GR-22.5x34	1,8	0,15	2	+ 0,6 -1,8	16000	300	6.2x10-6			22
GR-25x37	2,0	0,15	2	+ 0,6 -1,8	15000	330	6.7x10-6			30
GR-32x42	2,5	0,2	2	+ 0,8 -2,5	11000	490	2.0x10-5			53
GR-40x51	6,4	0,3	2	+ 0,8 -2,5	10000	530	2.1x10-5			85
GR-55x57	12	0,3	2	+ 0,8 -2,5	9000	860	2.8x10-5			170
GR-65x81	18	0,2	2	+ 0,7 -2,5	4500	900	2.3x10-5			280
