Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO 9001
Numéro de modèle: Série du GR
Conditions de paiement et d'expédition
Quantité de commande min: 1 PCS
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: 3-5 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
nom: |
Beuglez l'accouplement d'arbres |
Structure: |
Beuglez l'accouplement d'arbres |
Matériel: |
Acier en aluminium |
Taille de trou: |
16-55mm |
Garantie: |
12 mois |
Materia d'élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
nom: |
Beuglez l'accouplement d'arbres |
Structure: |
Beuglez l'accouplement d'arbres |
Matériel: |
Acier en aluminium |
Taille de trou: |
16-55mm |
Garantie: |
12 mois |
Materia d'élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |

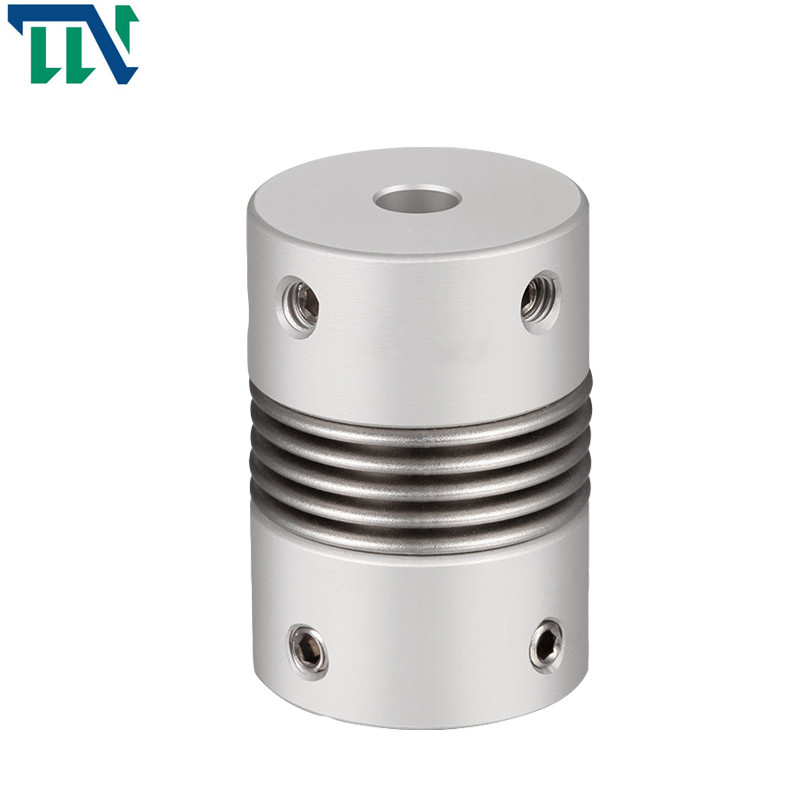

L'alliage d'aluminium beugle l'accouplement de vis de réglage pour le démarreur de moteur
Lancement de produit
Caractéristique du produit
>Le matériel est l'alliage d'aluminium, et les soufflets moyens est faits d'acier inoxydable avec l'excellente résistance à la corrosion
la soudure de >Laser est employée entre les soufflets et la douille d'axe, avec le dégagement nul de rotation, approprié pour la rotation en avant et inverse
la structure de >Bellows peut effectivement compenser la déviation radiale, angulaire et axiale
>Designed pour le moteur pas à pas de moteur servo
méthode >Fastening de vis de réglage
Paramètres de produits
Dessins de produit
Dimensions de produit
| paramètre modèle | diamètre ennuyé commun d1, d2 | ΦD | L | LI | L2 | L3 | N | F | M | serrage du couple de vis (N.M) |
| GR-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7,5 | 2 | 8 | 13,5 | 3 | M3 | 0,7 |
| GR-20x32 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 20 | 32 | 7,2 | 2,8 | 12 | 18 | 3,5 | M3 | 0,7 |
| GR-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22,5 | 34 | 8,05 | 2,8 | 12,3 | 20,2 | 4,5 | M4 | 1,7 |
| GR-25x37 | 6,6.35, 7,8,9,9.525, 10,11,12 | 25 | 37 | 9,5 | 3 | 12 | 20,2 | 4,5 | M4 | 1,7 |
| GR-32x42 | 8,9,10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27,2 | 5,5 | M5 | 4 |
| GR-40x51 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 51 | 9,5 | 6 | 20 | 34,5 | 5,5 | M5 | 4 |
| GR-55x57 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 57 | 9 | 6 | 27 | 51,9 | 6,25 | M6 | 7 |
| GR-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 8,9 | M6 | 7 |
| paramètre modèle | Couple évalué (N.M)* |
excentricité permise (millimètre) * |
angle de débattement permis (°) * |
déviation axiale permise (millimètre) * |
vitesse maximale T/MN |
rigidité de torsion statique (N.M/rad) |
moment de l'inertie (Kg.M2) |
Matériel de douille d'axe | préparation de surface | poids (G) |
| GR-16x27 | 0,8 | 0,1 | 2 | + 0,4 -1,2 | 20000 | 150 | 7.9x10-7 | Alliage d'aluminium de haute résistance | Traitement de anodisation | 8 |
| GR-20x32 | 1,5 | 0,1 | 2 | + 0,6 -1,8 | 18000 | 220 | 2.0x10-6 | 13 | ||
| GR-22.5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 16000 | 300 | 6.2x10-6 | 22 | ||
| GR-25x37 | 2,0 | 0,15 | 2 | + 0,6 -1,8 | 15000 | 330 | 6.7x10-6 | 30 | ||
| GR-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 11000 | 490 | 2.0x10-5 | 53 | ||
| GR-40x51 | 6,4 | 0,3 | 2 | + 0,8 -2,5 | 10000 | 530 | 2.1x10-5 | 85 | ||
| GR-55x57 | 12 | 0,3 | 2 | + 0,8 -2,5 | 9000 | 860 | 2.8x10-5 | 170 | ||
| GR-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 4500 | 900 | 2.3x10-5 | 280 |
