Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO 9001
Numéro de modèle: GRC 40*55
Conditions de paiement et d'expédition
Quantité de commande min: 1 PCS
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer ou par avion
Délai de livraison: 5-7 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
nom: |
Beuglez l'accouplement d'arbres |
Matériel: |
Acier en aluminium |
Taille de trou: |
40 millimètres |
Garantie: |
12 mois |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Poids: |
0.2kg |
nom: |
Beuglez l'accouplement d'arbres |
Matériel: |
Acier en aluminium |
Taille de trou: |
40 millimètres |
Garantie: |
12 mois |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Poids: |
0.2kg |

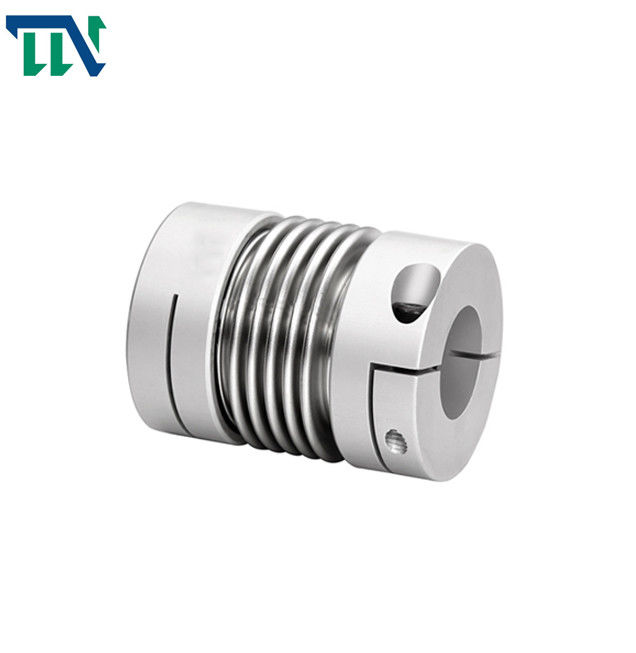

Fixage en acier d'accouplement d'arbres de soufflets de GRC 40X55 adapté aux besoins du client pour la machine-outille à commande numérique
Lancement de produit
Soufflets couplant le tuyau à parois minces ondulé d'utilisations (soufflets) directement à la soudure ou le lien avec les deux accouplements de moitié pour transmettre le mouvement. L'accouplement a les avantages de la structure simple, la petite dimension hors-tout, traitement et l'installation commode et l'exactitude élevée de transmission. Il est principalement employé dans de petites machines et des mécanismes de contrôle de précision de puissance exigeant la structure compacte et l'exactitude élevée de transmission. Le mur mince et uniforme de tuyau de l'accouplement de soufflets le fait produire la charge de rapport très basse, maintenir la quantité constante de chaque point tournant, à la différence d'autres accouplements qui détruisent la position de lecture ou d'écriture première élevée et la basse position de lecture ou d'écriture première du cycle, et maintient la rigidité en soutenant la charge de couple. Pour des occasions corrosives, l'accouplement Co., Ltd. de Wansheng peut fournir à des accouplements de soufflets des douilles d'axe d'acier inoxydable, mais ce des augmentations le poids et réduit les avantages de représentation de ce genre d'accouplement
L'élément élastique de l'accouplement de soufflets est des soufflets en métal de précision, qui est divisé en série flexible et séries rigides. La série flexible a la grande élasticité et est employée souvent dans des occasions micro telles que des encodeurs et des capteurs. La série rigide est principalement employée dans les moteurs servo, les machines-outilles à commande numérique (centres d'usinage) et d'autres occasions
1. L'accouplement de soufflets n'a aucun dégagement et sensibilité élevée
2. Élasticité élevée, une meilleure protection d'équipement
3. Il peut absorber la vibration et compenser des déviations radiales, angulaires et axiales en même temps
4. Résistance de tache d'huile et résistance à la corrosion forte
5. Les caractéristiques de rigidité, dans le sens horaire et dans le sens contraire des aiguilles d'une montre de torsion de rotation sont exactement identiques
6. Utilisé généralement dans des machines-outilles à commande numérique, indexant les disques et tout autre outillage industriel
Paramètres de produits
Dessins de produit
Dimensions de produit
| paramètre modèle | diamètre ennuyé commun d1, d2 | ΦD | L | L1 | L2 | L3 | N | F | M | serrage du couple de vis (N.M) |
| GRC-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7,5 | 2 | 8 | 13,5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35, 7,8,9,9.525, 10 | 20 | 32 | 7,2 | 2,8 | 12 | 18 | 3,5 | M3 | 1,5 |
| GRC-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22,5 | 34 | 8,05 | 2,8 | 12,3 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-25x37 | 6,6.35, 7,8,9,9,9.525, 10,12 | 25 | 37 | 9,5 | 3 | 12 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27,2 | 5,5 | M4 | 2,5 |
| GRC-40x55 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 55 | 11,5 | 6 | 20 | 34,5 | 6,5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16,5 | 6 | 27 | 51,9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 10,5 | M6 | 12 |
| paramètre modèle | Couple évalué (N.M)* |
excentricité permise (millimètre) * |
angle de débattement permis (°) * |
déviation axiale permise (millimètre) * |
vitesse maximale T/MN |
rigidité de torsion statique (N.M/rad) |
moment de l'inertie (Kg.M2) |
Matériel de douille d'axe | préparation de surface | poids (G) |
| GRC-16x27 | 0,8 | 0,1 | 1,5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Alliage d'aluminium de haute résistance | Traitement de anodisation | 8 |
| GRC-20x32 | 1,5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2,0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6,4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3.6x10-5 | 380 |
