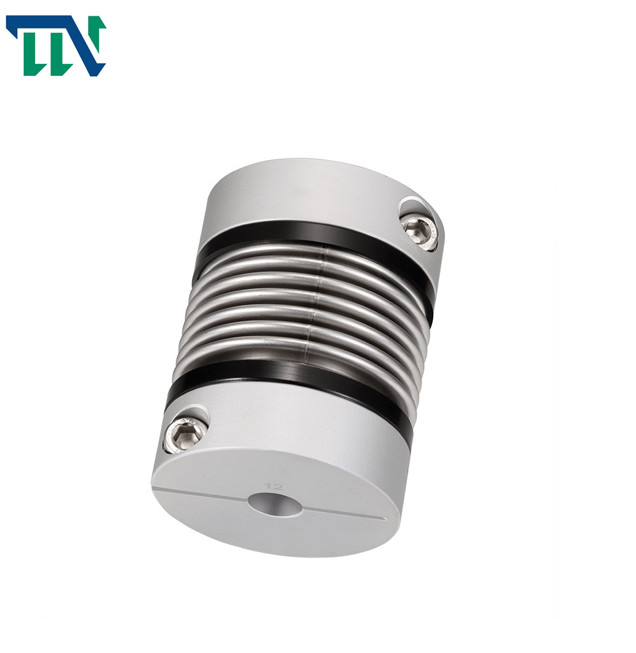

L'acier beugle l'accouplement d'arbres de fixage a fait un pas pour l'encodeur
Lancement de produit
Soufflets couplant le tuyau à parois minces ondulé d'utilisations (soufflets) directement à la soudure ou le lien avec les deux accouplements de moitié pour transmettre le mouvement. L'accouplement a les avantages de la structure simple, la petite dimension hors-tout, traitement et l'installation commode et l'exactitude élevée de transmission. Il est principalement employé dans de petites machines et des mécanismes de contrôle de précision de puissance exigeant la structure compacte et l'exactitude élevée de transmission.
L'élément élastique de l'accouplement de soufflets est des soufflets en métal de précision, qui est divisé en série flexible et séries rigides. La série flexible a la grande élasticité et est employée souvent dans des occasions micro telles que des encodeurs et des capteurs. La série rigide est principalement employée dans les moteurs servo, les machines-outilles à commande numérique (centres d'usinage) et d'autres occasions.
Caractéristique du produit
> Le matériel est l'alliage d'aluminium, et les soufflets moyens est faits d'acier inoxydable avec l'excellente résistance à la corrosion
> la soudure laser est employée entre les soufflets et la douille d'axe, avec le dégagement nul de rotation, approprié pour la rotation en avant et inverse
> la structure de soufflets peut effectivement compenser la déviation radiale, angulaire et axiale
> conçu pour le moteur pas à pas de moteur servo
> méthode de attachement de vis de fixage
Paramètres de produits
Dessins de produit
Dimensions de produit
| paramètre modèle | diamètre ennuyé commun d1, d2 | ΦD | L | L1 | L2 | L3 | N | F | M | serrage du couple de vis (N.M) |
| GRC-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7,5 | 2 | 8 | 13,5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35, 7,8,9,9.525, 10 | 20 | 32 | 7,2 | 2,8 | 12 | 18 | 3,5 | M3 | 1,5 |
| GRC-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22,5 | 34 | 8,05 | 2,8 | 12,3 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-25x37 | 6,6.35, 7,8,9,9,9.525, 10,12 | 25 | 37 | 9,5 | 3 | 12 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27,2 | 5,5 | M4 | 2,5 |
| GRC-40x55 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 55 | 11,5 | 6 | 20 | 34,5 | 6,5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16,5 | 6 | 27 | 51,9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 10,5 | M6 | 12 |
| paramètre modèle | Couple évalué (N.M)* |
excentricité permise (millimètre) * |
angle de débattement permis (°) * |
déviation axiale permise (millimètre) * |
vitesse maximale T/MN |
rigidité de torsion statique (N.M/rad) |
moment de l'inertie (Kg.M2) |
Matériel de douille d'axe | préparation de surface | poids (G) |
| GRC-16x27 | 0,8 | 0,1 | 1,5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Alliage d'aluminium de haute résistance | Traitement de anodisation | 8 |
| GRC-20x32 | 1,5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2,0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6,4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3.6x10-5 | 380 |
