Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO 9001
Numéro de modèle: Série de GRC
Conditions de paiement et d'expédition
Quantité de commande min: 1 PCS
Prix: negotiable
Détails d'emballage: Avion de expédition de mer de cartons embarquant 0.08-0.17KG
Délai de livraison: 5-7 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
Nom: |
Beuglez l'accouplement d'arbres |
Structure: |
Beuglez l'accouplement d'arbres |
Matériel: |
Acier en aluminium |
Taille de trou: |
16-55mm |
Garantie: |
12 mois |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Nom: |
Beuglez l'accouplement d'arbres |
Structure: |
Beuglez l'accouplement d'arbres |
Matériel: |
Acier en aluminium |
Taille de trou: |
16-55mm |
Garantie: |
12 mois |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |

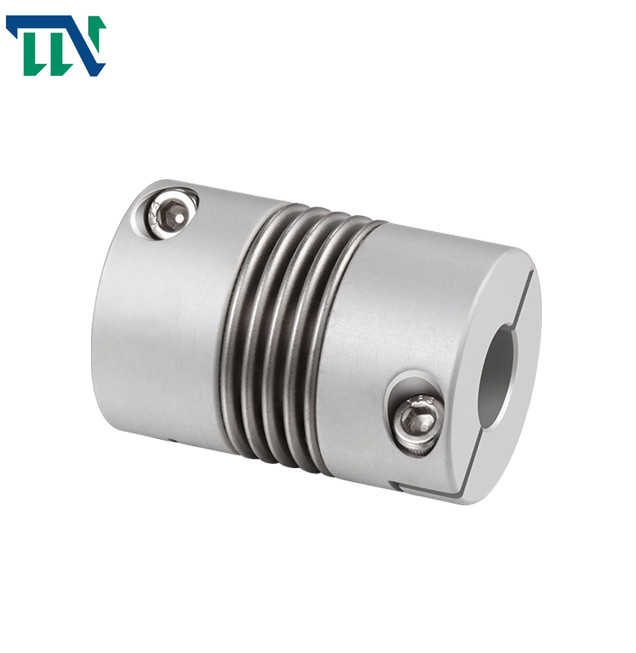

L'acier beugle l'accouplement d'arbres de fixage a fait un pas pour l'encodeur
Lancement de produit
Soufflets couplant le tuyau à parois minces ondulé d'utilisations (soufflets) directement à la soudure ou le lien avec les deux accouplements de moitié pour transmettre le mouvement. L'accouplement a les avantages de la structure simple, la petite dimension hors-tout, traitement et l'installation commode et l'exactitude élevée de transmission. Il est principalement employé dans de petites machines et des mécanismes de contrôle de précision de puissance exigeant la structure compacte et l'exactitude élevée de transmission.
L'élément élastique de l'accouplement de soufflets est des soufflets en métal de précision, qui est divisé en série flexible et séries rigides. La série flexible a la grande élasticité et est employée souvent dans des occasions micro telles que des encodeurs et des capteurs. La série rigide est principalement employée dans les moteurs servo, les machines-outilles à commande numérique (centres d'usinage) et d'autres occasions.
Caractéristique du produit
>Le matériel est l'alliage d'aluminium, et les soufflets moyens est faits d'acier inoxydable avec l'excellente résistance à la corrosion
la soudure de >Laser est employée entre les soufflets et la douille d'axe, avec le dégagement nul de rotation, approprié pour la rotation en avant et inverse
la structure de >Bellows peut effectivement compenser la déviation radiale, angulaire et axiale
>Designed pour le moteur pas à pas de moteur servo
méthode >Fastening de vis de fixage
Paramètres de produits
Dessins de produit
Dimensions de produit
| Modèle | Trou de D1 D2 | øD | L | L1 | L2 | L3 | N | C | F | M | Couple de clé (N·M) |
| CRC-16x27 | 4,5,6,6.35 | ø16 | 27 | 7,5 | 2 | 12 | 15 | 4,7 | 3 | 2-M2.5x8 | 1,5 |
| CRC-20x32 | 5,6,6.35, 8 | ø20 | 32 | 8 | 2,5 | 17 | 18 | 5,8 | 3,5 | 2-M2.5x10 | 1,5 |
| CRC-22.5x34 | 5,6,6.35, 8,9.5, 10 | ø22.5 | 34 | 9 | 2 | 16 | 20 | 7 | 4,5 | 2-M3x12 | 2,5 |
| CRC-25x37 | 6,6.35, 8,9.5, 10,12 | ø25 | 37 | 10,5 | 3 | 16 | 22 | 8,2 | 4,5 | 2-M3x12 | 2,5 |
| CRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | ø32 | 42 | 12,5 | 3 | 17 | 28 | 10 | 5,5 | 2-M4x16 | 3,5 |
| CRC-40x55 | 8,9,9.525, 10,11, 12,127,14,15,16,18,19,20 | ø40 | 55 | 13 | 5 | 29 | 36 | 13,6 | 6,5 | 2-M4x20 | 3,5 |
| CRC-55x72 | 10,11,12,12.7, 14,15,16,18,19,20,22,24,25 | ø55 | 72 | 19 | 4,5 | 32 | 50 | 19 | 10 | 2-M6x25 | 15 |
