Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO 9001
Numéro de modèle: GRC 2025*37
Conditions de paiement et d'expédition
Quantité de commande min: 1 PCS
Prix: negotiable
Détails d'emballage: Avion de expédition de mer de cartons embarquant 0.08-0.17KG
Délai de livraison: 5-7 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
Nom: |
Beuglez l'accouplement d'arbres |
Matériel: |
Acier en aluminium |
Taille de trou: |
25mm |
Garantie: |
12 mois |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Poids: |
0.06KG |
Nom: |
Beuglez l'accouplement d'arbres |
Matériel: |
Acier en aluminium |
Taille de trou: |
25mm |
Garantie: |
12 mois |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Poids: |
0.06KG |

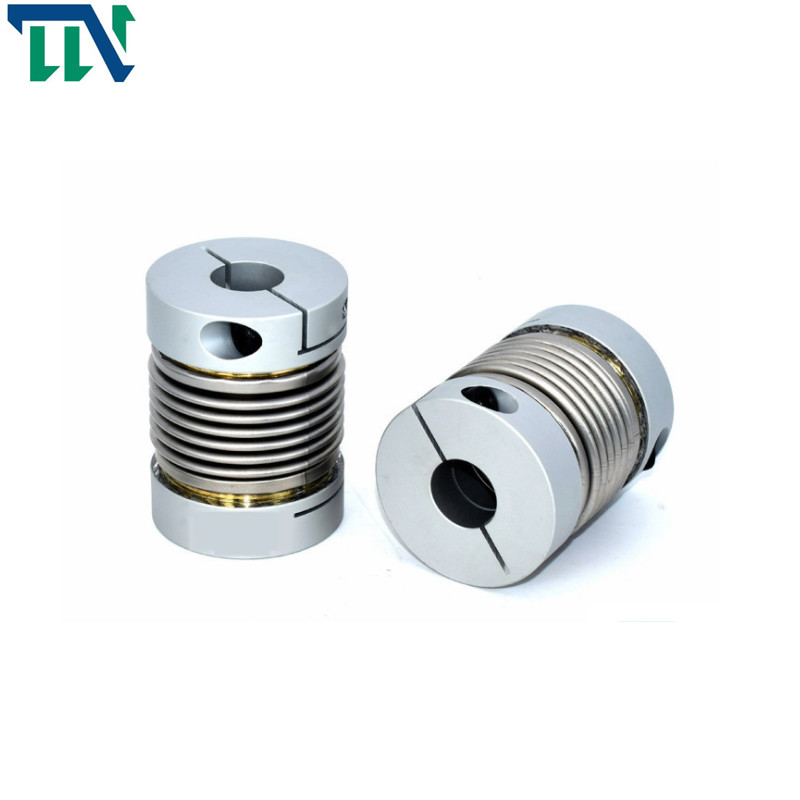

L'acier beugle l'accouplement d'arbres de fixage a fait un pas pour l'encodeur
Lancement de produit
Soufflets couplant le tuyau à parois minces ondulé d'utilisations (soufflets) directement à la soudure ou le lien avec les deux accouplements de moitié pour transmettre le mouvement. L'accouplement a les avantages de la structure simple, la petite dimension hors-tout, traitement et l'installation commode et l'exactitude élevée de transmission. Il est principalement employé dans de petites machines et des mécanismes de contrôle de précision de puissance exigeant la structure compacte et l'exactitude élevée de transmission.
1. L'accouplement de soufflets n'a aucun dégagement et sensibilité élevée
2. Élasticité élevée, une meilleure protection d'équipement
3. Il peut absorber la vibration et compenser des déviations radiales, angulaires et axiales en même temps
4. Résistance de tache d'huile et résistance à la corrosion forte
5. Les caractéristiques de rigidité, dans le sens horaire et dans le sens contraire des aiguilles d'une montre de torsion de rotation sont exactement identiques
6. Utilisé généralement dans des machines-outilles à commande numérique, indexant les disques et tout autre outillage industriel
Caractéristique du produit
>Le matériel est l'alliage d'aluminium, et les soufflets moyens est faits d'acier inoxydable avec l'excellente résistance à la corrosion
la soudure de >Laser est employée entre les soufflets et la douille d'axe, avec le dégagement nul de rotation, approprié pour la rotation en avant et inverse
la structure de >Bellows peut effectivement compenser la déviation radiale, angulaire et axiale
>Designed pour le moteur pas à pas de moteur servo
méthode >Fastening de vis de fixage
Paramètres de produits
Dessins de produit
Dimensions de produit
| paramètre modèle | diamètre ennuyé commun d1, d2 | ΦD | L | L1 | L2 | L3 | N | F | M | serrage du couple de vis (N.M) |
| GRC-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7,5 | 2 | 8 | 13,5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35, 7,8,9,9.525, 10 | 20 | 32 | 7,2 | 2,8 | 12 | 18 | 3,5 | M3 | 1,5 |
| GRC-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22,5 | 34 | 8,05 | 2,8 | 12,3 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-25x37 | 6,6.35, 7,8,9,9,9.525, 10,12 | 25 | 37 | 9,5 | 3 | 12 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27,2 | 5,5 | M4 | 2,5 |
| GRC-40x55 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 55 | 11,5 | 6 | 20 | 34,5 | 6,5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16,5 | 6 | 27 | 51,9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 10,5 | M6 | 12 |
| paramètre modèle | Couple évalué (N.M)* |
excentricité permise (millimètre) * |
angle de débattement permis (°) * |
déviation axiale permise (millimètre) * |
vitesse maximale T/MN |
rigidité de torsion statique (N.M/rad) |
moment de l'inertie (Kg.M2) |
Matériel de douille d'axe | préparation de surface | poids (G) |
| GRC-16x27 | 0,8 | 0,1 | 1,5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Alliage d'aluminium de haute résistance | Traitement de anodisation | 8 |
| GRC-20x32 | 1,5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2,0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6,4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3.6x10-5 | 380 |
