Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: Série de GD
Conditions de paiement et d'expédition
Quantité de commande min: 2 PCS
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: 5-7 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
Modèle: |
Ressort spécial de GD couplant pour l'encodeur |
Matériel: |
Alliage d'aluminium |
Structure: |
Ressort spécial couplant pour l'encodeur |
Taille de trou: |
16-26mm |
Garantie: |
12 mois |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Modèle: |
Ressort spécial de GD couplant pour l'encodeur |
Matériel: |
Alliage d'aluminium |
Structure: |
Ressort spécial couplant pour l'encodeur |
Taille de trou: |
16-26mm |
Garantie: |
12 mois |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Caractéristique du produit

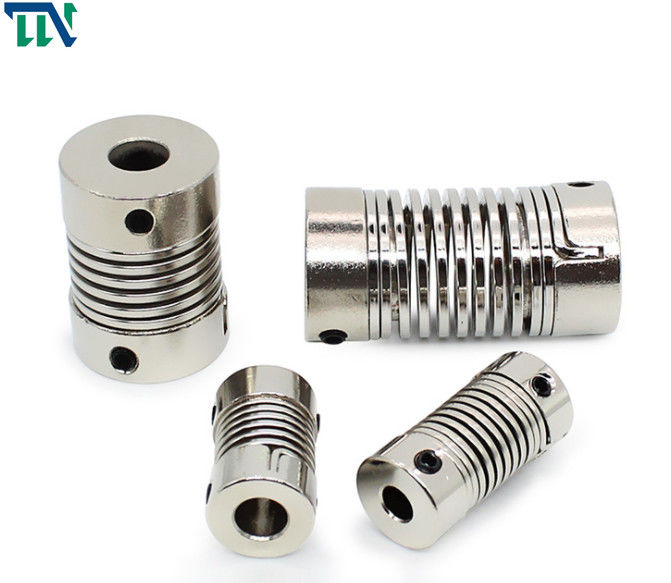

La surface de l'accouplement est oxydée, le trou intérieur est précis, la transmission de couple est grande, et l'élasticité est bonne. Le diaphragme moyen est fait de matériel 304, et l'élastomère est fait de polyuréthane importé d'Allemagne
>Le principal organisme est fait en en alliage de zinc
l'élastomère moyen de >The est fait d'acier de ressort
le >It a les avantages de la structure simple, de la bonne flexibilité, de la basse inertie et de la déviation angulaire moins permise
installation >Easy, un radial plus efficace de compensation d'acier de ressort, déviation d'axe
>Suitable pour le moteur et l'encodeur micro
méthode >Fastening de vis de réglage
Tianniu est une entreprise de pointe comopany se spécialisant en couplant la R&D, la fabrication et les ventes. La société prend toujours la qualité du produit pendant que la vie du développement d'entreprise, adhère au principe d'entreprise de « faire une chose dans l'une vie et de faire une chose bien dans l'une vie », se développe et innove, fonctionne soigneusement et assure la qualité. Les produits principaux sont : l'accouplement de diaphragme, accouplement de fleur de prune, ligne parallèle accouplement d'acier inoxydable, beugle l'accouplement de coulisseau de accouplement et, l'accouplement de douille d'expansion et d'autres douzaines de variétés. Ce produit est très utilisé dans beaucoup de domaines, tels que des machines-outils d'OR, des découpeuses de laser, vis de boule, glissière de module, équipement automatique électronique et ainsi de suite
Paramètres de produits
| paramètre modèle | diamètre ennuyé commun d1, d2 | ΦD | L | SI | F | M | serrage du couple de vis (N.M) |
| GD-16 x27 | 5,6,6.35, 7,8,9,10 | 16 | 27 | 8,5 | 3 | M3 | 0,7 |
| GD-16 x35 | 5,6,6.35, 7,8,9,10 | 16 | 35 | 12,5 | 3,5 | M4 | 1,7 |
| GD-26 x50 | 6,6.35, 7,8,9,10,11,12,12.7, 14 | 26 | 50 | 17 | 4,5 | M5 | 4 |
| paramètre modèle | Couple évalué (N.M)* |
Couple maximum (N.M)* |
vitesse maximale T/MN |
moment de l'inertie (Kg.M2) |
excentricité permise (millimètre) * |
angle de débattement permis (°) * |
déviation axiale permise (millimètre) * |
poids (g) |
| GD-16 x27 | 0,5 | 1 | 3000 | 1.02x10-6 | 1,0 | 8 | ±1.0 | 30 |
| GD-16 x35 | 0,5 | 1 | 3000 | 1.02x10-6 | 1,0 | 8 | ±1.0 | 70 |
| GD-26 x50 | 1,5 | 3 | 3000 | 1.15x10-5 | 1,2 | 8 | ±1.0 | 130 |
