Modèle: |

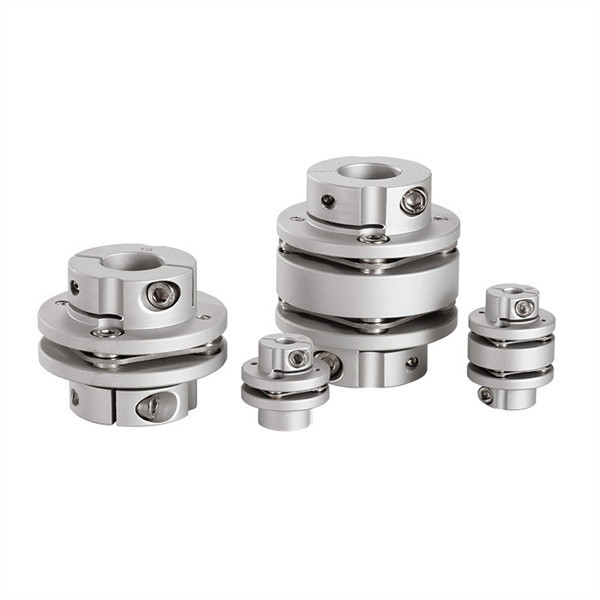

Accouplement de bride de diaphragme d'étape de double de GLT double |
Matériel: |
Alliage d'aluminium |
Structure: |
double bride de diaphragme d'étape |
Taille de trou: |
34-82mm |
Garantie: |
12 mois |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Modèle: |
Accouplement de bride de diaphragme d'étape de double de GLT double |
Matériel: |
Alliage d'aluminium |
Structure: |
double bride de diaphragme d'étape |
Taille de trou: |
34-82mm |
Garantie: |
12 mois |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Caractéristique du produit
La surface de l'accouplement est oxydée, le trou intérieur est précis, la transmission de couple est grande, et l'élasticité est bonne. Le diaphragme moyen est fait de matériel 304, et l'élastomère est fait de polyuréthane importé d'Allemagne.
L'accouplement de diaphragme compense le déplacement relatif des deux axes reliés par la déformation élastique du diaphragme. C'est un accouplement flexible d'élément élastique performant en métal. Il n'a pas besoin de lubrification, a la structure compacte, durée de vie de haute résistance et longue, aucun dégagement de rotation, et n'est pas affecté par la température et la pollution par les hydrocarbures. Il a les caractéristiques de la résistance acide, de la résistance d'alcali et de la résistance à la corrosion. Il convient à la transmission d'axe dans la haute température, la grande vitesse et les conditions de travail moyennes corrosives, il est très utilisé pour la transmission shafting de divers dispositifs mécaniques, tels que la pompe à eau (pompe particulièrement de haute puissance et chimique), fan, compresseur, machines hydrauliques, machines de pétrole, machines d'impression, machines de textile, machines chimiques, machines d'extraction, machines métallurgiques, aviation (hélicoptère), système ultra-rapide de transport d'énergie de bateau, système de transmission mécanique de puissance de piston de turbine à vapeur, véhicule de chenille, et groupe ultra-rapide et système de transmission mécanique de haute puissance, après l'équilibrage dynamique, il a été très utilisé par transmission ultra-rapide shafting
Paramètres de produits
| paramètre modèle | diamètre ennuyé commun d1, d2 | ΦD | ΦN | L | SI | d3 | LP | S | M | serrage du couple de vis (N.M) |
| GLT-34x37.5 | 5,6,6.35, 7,8,9,9.525, 10,11,12, | 34 | 21,6 | 37,5 | 12,15 | Φ16 | 6,8 | 3,2 | M3 | 1,5 |
| GLT-39x48 | 6,8,9,9.525, 10,11,12,12.7, 14,15 | 39 | 25 | 48 | 15,15 | Φ19 | 9,3 | 4,5 | M4 | 2,5 |
| GLT-44x48 |
6,8,9,9.525, 10,11,12,12.7, 14,15,1 6,17,18 |
44 | 29,6 | 48 | 15,15 | Φ22.5 | 9,3 | 4,2 | M4 | 2,5 |
| GLT-56x61 | 10,12,12.7, 14,15,16,17,18,19,20,22,24 | 56 | 38 | 61 | 19,90 | Φ32.5 | 10,8 | 5,2 | M5 | 7 |
| GLT-68x74 | 14,15,16,17,18,19,20,22,24,25,28,30 | 68 | 46 | 74 | 24 | Φ38.3 | 14 | 6 | M6 | 12 |
| GLT-82x98 | 17,18,19,20,22,24,25,28,30,32,35,38 | 82 | 56 | 98 | 30,15 | Φ45 | 22,3 | 7,7 | M8 | 20 |
| paramètre modèle | Couple évalué (N.M)* |
excentricité permise (millimètre) * |
angle de débattement permis (°) * |
déviation axiale permise (millimètre) * |
vitesse maximale T/MN |
rigidité de torsion statique (N.M/rad) |
moment de l'inertie (Kg.M2) |
Matériel de douille d'axe | Matériel de shrapnel | préparation de surface | poids (G) |
| GLT-34x37.5 | 2 | 0,12 | 1,5 | ±0.18 | 10000 | 2200 | 6.95x10-6 | Alliage d'aluminium de haute résistance | S U S 3 0 aciers de 4 ressorts | Traitement de anodisation | 49 |
| GLT-39x48 | 4,5 | 0,15 | 1,5 | ±0.23 | 10000 | 4500 | 1.7x10-5 | 85 | |||
| GLT-44x48 | 6,75 | 0,17 | 1,5 | ±0.27 | 10000 | 5500 | 2.8x10-5 | 107 | |||
| GLT-56x61 | 20 | 0,17 | 1,5 | ±0.36 | 10000 | 11000 | 8.7x10-5 | 196 | |||
| GLT-68x74 | 50 | 0,18 | 1,5 | ±0.4 | 9000 | 23000 | 2.3x10-4 | 375 | |||
| GLT-82x98 | 90 | 0,18 | 1,5 | ±0.5 | 8000 | 38000 | 1.2x10-3 | 645 |
