Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: Série de GM
Conditions de paiement et d'expédition
Quantité de commande min: 2 PCS
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: 5-7 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
Modèle: |

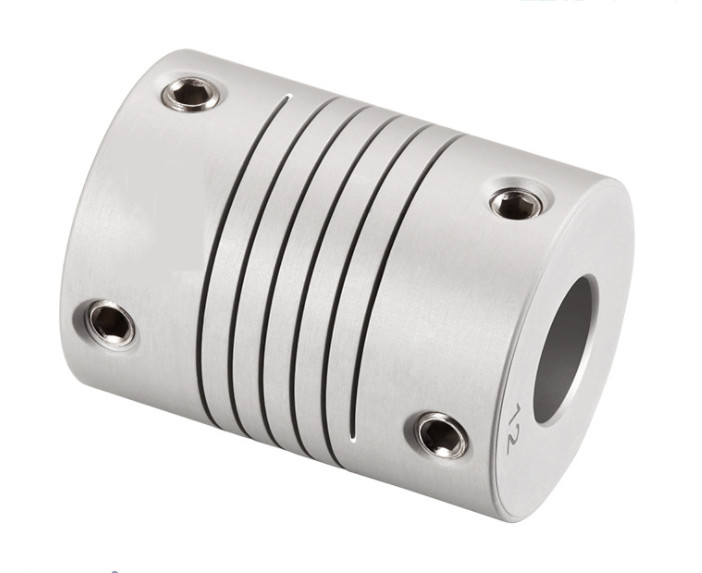

Accouplement de enroulement de accouplement de vis de réglage de filet de vis de GM |
Matériel: |
Alliage d'aluminium |
Taille de trou: |
12-50mm |
Garantie: |
12 mois |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Modèle: |
Accouplement de enroulement de accouplement de vis de réglage de filet de vis de GM |
Matériel: |
Alliage d'aluminium |
Taille de trou: |
12-50mm |
Garantie: |
12 mois |
Matériau élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Caractéristique du produit
Des accouplements d'arbres sont divisés en catégories les plus communes suivantes selon le type :
Accouplement de diaphragme en métal : approprié aux moteurs servo, aux encodeurs, aux réducteurs planétaires, aux vis de boule, aux compresseurs, aux mélangeurs, aux machines de papier, aux robots et à tout autre matériel mécanique. accouplement en forme de prune : approprié aux encodeurs, aux systèmes servo, aux commandes d'axe de moteur, aux machines d'emballage, aux commandes de machine-outil, aux pompes et à d'autres machines. Accouplement de soufflets : approprié aux encodeurs, machines-outilles à commande numérique, systèmes de positionnement, vis de boule, indexant des disques, réducteurs d'engrenage planétaire. Accouplement de ressort : approprié aux encodeurs rotatoires, aux moteurs pas à pas, aux tiges de vis, à l'accouplement parallèle etc. : approprié à la connexion des moteurs pas à pas, des encodeurs, des tiges de vis, de l'accouplement de glissière de croix etc. : approprié au tachymètre, à l'encodeur, à la vis, à la machine-outil et à d'autres machines. Accouplement universel, accouplement rigide.
>Structure intégrée, l'utilisation globale des matériaux de haute résistance d'alliage d'aluminium
>L'action élastique compense la déviation radiale, angulaire et axiale
>Conception de ressort, avec l'effet de tampon
>Conception spéciale pour l'encodeur, moteur micro
>Méthode de attachement de vis de réglage
Paramètres de produits
| paramètre modèle | diamètre ennuyé commun d1, d2 | ΦD | L | L1 | L2 | F | M | serrage du couple de vis (N.M) |
| GM-12xl8.5 | 2,3,4,5,6,6.35 | 12 | 18,5 | 1,8 | 0,4 | 3,5 | M3 | 0,7 |
| GM-15.5x21 | 3,4,5,6,6.35, 7 | 15,5 | 21 | 2 | 0,4 | 3,3 | M3 | 0,7 |
| GM-15.5x23 | 3,4,5,6,6.35, 7 | 15,5 | 23 | 2 | 0,4 | 3,6 | M3 | 0,7 |
| GM-19.1x19.1 | 4,5,6,6.35, 7,8 | 17,5 | 23 | 2 | 0,4 | 3,6 | M4 | 1,7 |
| GM-17.5x23 | 4,5,6,6.35, 7,8,10 | 19,1 | 19,1 | 2 | 0,4 | 3 | M4 | 1,7 |
| GM-19.5x24.5 | 6,6.35, 7,8,9,9.525, 10 | 19,5 | 24,5 | 2 | 0,4 | 3,3 | M4 | 1,7 |
| GM-25x32 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7 | 25 | 32 | 2 | 0,4 | 3,7 | M4 | 1,7 |
| GM-25.4x25.4 | 6,6.35, 7,8,9,9.525, 10,11,12,12.7 | 25,4 | 25,4 | 2 | 0,4 | 3,7 | M4 | 1,7 |
| GM-28.6x28.6 | 8,9,9.525, 10,11,12,12.7, 14 | 28,6 | 28,6 | 2,75 | 0,4 | 4,2 | M4 | 1,7 |
| GM-32x32 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18 | 32 | 32 | 2,75 | 0,4 | 5,5 | M4 | 1,7 |
| GM-32x41 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18 | 32 | 41 | 2,75 | 0,4 | 6,8 | M4 | 1,7 |
| GM-38.7x38.1 | 8,10,11,12,12.7, 14,15,16,17,18,19,20,22 | 38,1 | 38,1 | 3 | 0,4 | 5,2 | M5 | 4 |
| GM-42x50 | 12,12.7, 14,15,16,17,18,19,20,22,24,25,28 | 42 | 50 | 3,5 | 0,4 | 8,5 | M6 | 7 |
| GM-50x50 | 12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 50 | 50 | 3,5 | 0,5 | 8,5 | M6 | 7 |
| paramètre modèle | Couple évalué (N.M)* |
excentricité permise (millimètre) * |
angle de débattement permis (°) * |
déviation axiale permise (millimètre) * |
vitesse maximale T/MN |
rigidité de torsion statique (N.M/rad) |
moment de l'inertie (Kg.M2) |
Matériel de douille d'axe | préparation de surface | poids (G) |
| GM-12xl8.5 | 0,3 | 0,15 | 3 | ±0.2 | 30000 | 40 | 8.0x10-7 | Alliage d'aluminium de haute résistance | Traitement de anodisation | 4 |
| GM-15.5x21 | 0,5 | 0,15 | 3 | ±0.2 | 25000 | 80 | 2.8x10-7 | 7,7 | ||
| GM-15.5x23 | 0,5 | 0,15 | 3 | ±0.2 | 25000 | 50 | 2.9x10-7 | 9,3 | ||
| GM-17.5x23 | 0,6 | 0,15 | 3 | ±0.2 | 25000 | 85 | 3.5x10-7 | 12,7 | ||
| GM-19.1x19.1 | 0,9 | 0,15 | 3 | ±0.2 | 24000 | 130 | 7.2x10-7 | 11,6 | ||
| GM-19.5x24.5 | 1 | 0,15 | 3 | ±0.2 | 19000 | 150 | 8.1x10-7 | 16 | ||
| GM-25x32 | 2 | 0,15 | 3 | ±0.2 | 15000 | 300 | 3.5x10-7 | 32 | ||
| GM-25.4x25.4 | 2 | 0,15 | 3 | ±0.2 | 14000 | 360 | 2.3x10-6 | 26 | ||
| GM-28.6x28.6 | 2 | 0,15 | 3 | ±0.2 | 14000 | 380 | 2.3x10-6 | 39 | ||
| GM-32x32 | 3 | 0,15 | 3 | ±0.2 | 13000 | 380 | 2.5x10-6 | 57 | ||
| GM-32x41 | 4 | 0,15 | 3 | ±0.2 | 12000 | 450 | 9.6x10-6 | 65 | ||
| GM-38.7x38.1 | 6,5 | 0,15 | 3 | ±0.2 | 9500 | 400 | 2.7x10-5 | 97 | ||
| GM-42x50 | 8 | 0,15 | 3 | ±0.2 | 9000 | 500 | 7.2x10-3 | 185 | ||
| GM-50x50 | 20 | 0,15 | 3 | ±0.2 | 8000 | 785 | 8.1x10-5 | 220 |
