Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: Série de GLJ
Conditions de paiement et d'expédition
Quantité de commande min: 2 PCs
Prix: negotiable
Détails d'emballage: Cartons par transport maritime par avion
Délai de livraison: 5-7 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
MODÈLE: |

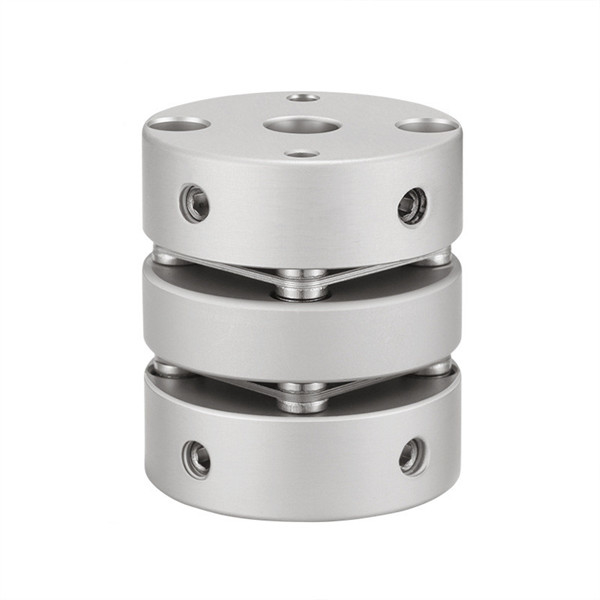

Accouplement de vis de réglage de diaphragme de double de GLJ |
Matériel: |
Alliage d'aluminium |
Structure: |
Double accouplement de vis de réglage de diaphragme |
Taille de trou: |
19-68mm |
Garantie: |
12 mois |
Materia d'élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
MODÈLE: |
Accouplement de vis de réglage de diaphragme de double de GLJ |
Matériel: |
Alliage d'aluminium |
Structure: |
Double accouplement de vis de réglage de diaphragme |
Taille de trou: |
19-68mm |
Garantie: |
12 mois |
Materia d'élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
Lancement de produit
Des accouplements s'appellent également les accouplements. La plupart des accouplements utilisés généralement ont été normalisées ou normalisées. Généralement, il est seulement nécessaire de choisir correctement le type de l'accouplement et de déterminer le type et la taille de l'accouplement. Si nécessaire, la capacité de charge peut être examinée et calculée pour assurer ses maillons faibles vulnérables ; quand la vitesse de rotation est haute, la force centrifuge du bord externe et la déformation de l'élément élastique devraient être vérifiées, et le contrôle d'équilibre devrait être effectué.
Un élément mécanique employé pour relier fermement l'arbre d'entraînement et l'arbre d'entraînement dans différents mécanismes pour tourner ensemble et pour transmettre le mouvement et le couple. Parfois il est également employé pour relier des axes et d'autres pièces (telles que des vitesses, des poulies, etc.). Il se compose souvent de deux moitiés, qui sont respectivement reliées par des clés ou des garnitures serrées, et est attaché aux extrémités des deux axes, et alors les deux moitiés sont reliées d'une certaine façon. L'accouplement peut également compenser la compensation (compensation axiale y compris, compensation radiale, compensation excentrée ou complète angulaire) entre les deux axes dus à la fabrication et l'installation inexacte, la déformation lors du fonctionnement ou la dilatation thermique, etc. ; et absorption d'amortissement des chocs et de vibration.
Fonction de accouplement générale : Quand l'axe et l'axe doivent être reliés pour transmettre la puissance, une poulie ou une vitesse est généralement utilisée pour la connexion, mais si les deux axes sont exigés pour être alignés en une ligne droite et exigés pour tourner à une vitesse constante, un accouplement doit être employée pour se relier. Cependant, en raison de l'augmentation de la précision, de la dilatation thermique de l'axe ou du recourbement de l'axe lors du fonctionnement, la concentricité entre les deux axes changera. Par conséquent, l'accouplement flexible peut être employé comme pont pour maintenir le transport d'énergie entre les deux axes et pour absorber les deux axes. Déviation radiale, angulaire et axiale entre les axes, prolongeant la vie de la machine et améliorant de ce fait la qualité de la machine.
Paramètres de produits
| paramètre modèle | diamètre ennuyé commun d1, d2 | ΦD | L | SI | LP | d3 | S | F | M | serrage du couple de vis (N.M) |
| GLJ-19x27 | 3,4,5,6,6.35, 7,8,9,9.525, 10 | 19 | 27 | 9,1 | 5,2 | 9 | 1,8 | 4,25 | M3 | 0,7 |
| GLJ-26x32 | 4,5,6,6.35, 7,8,9,9.525, 10,11,12,12.7 | 26 | 32 | 10,7 | 5,4 | 12,5 | 2,6 | 4,5 | M4 | 1,7 |
| GLJ-32x41 | 6,6.35, 7,8,9,9.525, 10,11,12,12.7, 13,14,15 | 32 | 41 | 12,75 | 8,5 | 16 | 3,5 | 6,12 | M4 | 1,7 |
| GLJ-39x47 | 6,6.35, 7,8,9,9.525, 10,11,12,12.7, 13,14,15,16 | 39 | 47 | 15 | 8 | 19,3 | 4,5 | 6,62 | M5 | 4 |
| GLJ-44x53 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 44 | 53 | 18,25 | 7,5 | 22,5 | 4,5 | 8,12 | M6 | 8,4 |
| GLJ-56x64 |
10,11,12,12.7, 13,14,15,16,17,18,19,20,22,24,25,28, 30,32 |
56 | 64 | 19,75 | 13,5 | 32,5 | 5,5 | 6,4 | M6 | 8,4 |
| GLJ-68x75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23,35 | 15,7 | 45,5 | 6,3 | 7,7 | M8 | 10,5 |
| Traitement de anodisation | Couple évalué (N.M)* |
excentricité permise (millimètre) * |
angle de débattement permis (°) * |
déviation axiale permise (millimètre) * |
vitesse maximale T/MN |
rigidité de torsion statique (N.M/rad) |
moment de l'inertie (Kg.M2) |
Matériel de douille d'axe | Matériel de shrapnel | préparation de surface | poids (G) |
| GLJ-19x27 | 1 | 0,12 | 1,5 | ±0.18 | 10000 | 170 | 8.8x10-7 | Alliage d'aluminium de haute résistance | S U S 3 0 aciers de 4 ressorts | Traitement de anodisation | 13 |
| GLJ-26x32 | 1,5 | 0,15 | 1,5 | ±0.3 | 10000 | 820 | 2.8x10-6 | 29 | |||
| GLJ-32x41 | 2 | 0,17 | 1,5 | ±0.36 | 10000 | 1750 | 1.8x10-6 | 60 | |||
| GLJ-39x47 | 6 | 0,22 | 1,5 | ±0.45 | 10000 | 2850 | 2.7x10-5 | 101 | |||
| GLJ-44x53 | 9 | 0,22 | 1,5 | ±0.54 | 10000 | 3300 | 4.2x10-5 | 190 | |||
| GLJ-56x64 | 25 | 0,27 | 1,5 | ±0.72 | 10000 | 9480 | 1.6x10-4 | 318 | |||
| GLJ-68x75 | 60 | 0,32 | 1,5 | ±0.8 | 9000 | 19000 | 2.0x10-4 | 492 |
