Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianniu
Certification: ISO 9001
Numéro de modèle: Série de GRC
Conditions de paiement et d'expédition
Quantité de commande min: PCs 1
Prix: negotiable
Détails d'emballage: Avion de expédition de mer de cartons embarquant 0.08-0.17KG
Délai de livraison: 5-7 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
nom: |
Beuglez l'accouplement d'arbres |
Structure: |
Beuglez l'accouplement d'arbres |
Matériel: |
Acier en aluminium |
Taille de trou: |
16-55mm |
Garantie: |
12 mois |
Materia d'élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |
nom: |
Beuglez l'accouplement d'arbres |
Structure: |
Beuglez l'accouplement d'arbres |
Matériel: |
Acier en aluminium |
Taille de trou: |
16-55mm |
Garantie: |
12 mois |
Materia d'élastomère: |
PA66 |
Préparation de surface: |
Traitement d'oxydation anodique |

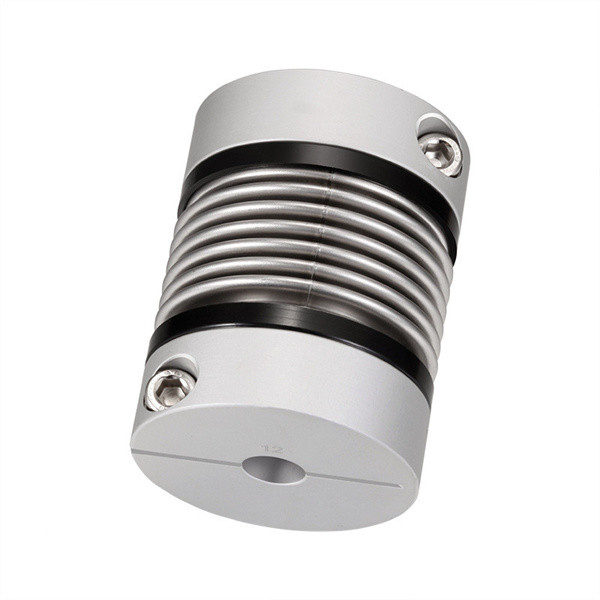

Encodeur fait un pas en acier d'accouplement d'arbres de série de l'accouplement d'arbres de soufflets GRC
Lancement de produit
Soufflets couplant le tuyau à parois minces ondulé d'utilisations (soufflets) directement à la soudure ou le lien avec les deux accouplements de moitié pour transmettre le mouvement. L'accouplement a les avantages de la structure simple, la petite dimension hors-tout, traitement et l'installation commode et l'exactitude élevée de transmission. Il est principalement employé dans de petites machines et des mécanismes de contrôle de précision de puissance exigeant la structure compacte et l'exactitude élevée de transmission.
Caractéristique du produit
> Le matériel est l'alliage d'aluminium, et les soufflets moyens est faits d'acier inoxydable avec l'excellente résistance à la corrosion
> la soudure laser est employée entre les soufflets et la douille d'axe, avec le dégagement nul de rotation, approprié pour la rotation en avant et inverse
> la structure de soufflets peut effectivement compenser la déviation radiale, angulaire et axiale
> conçu pour le moteur pas à pas de moteur servo
> méthode de attachement de vis de fixage
L'usine de Changzhou Tianniu est un fabricant professionnel des accouplements de prune, des accouplements rigides, des accouplements universels, des accouplements croisés d'accouplements de glissière, d'enroulement, des accouplements de soufflets, de doubles accouplements de membrane et d'autres produits. La société de traitement a un système complet et scientifique de gestion de la qualité.
Paramètres de produits
Dessins de produit
Dimensions de produit
| Modèle | Trou de D1 D2 | øD | L | L1 | L2 | L3 | N | C | F | M | Couple de clé (N·M) |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | ø32 | 42 | 12,5 | 3 | 17 | 28 | 10 | 5,5 | 2-M4x16 | 3,5 |
| GRC-40x55 | 8,9,9.525, 10,11, 12,127,14,15,16,18,19,20 | ø40 | 55 | 13 | 5 | 29 | 36 | 13,6 | 6,5 | 2-M4x20 | 3,5 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,18,19,20,22,24,25 | ø55 | 72 | 19 | 4,5 | 32 | 50 | 19 | 10 | 2-M6x25 | 15 |
