Détails du produit
Lieu d'origine: Chine
Nom de marque: Tianniu
Certification: ISO-9001
Numéro de modèle: Série GB
Conditions de paiement et d'expédition
Quantité de commande min: 2 PCS
Prix: negotiable
Détails d'emballage: Cartons par l'expédition de mer en l'avion
Délai de livraison: 5 à 7 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacité d'approvisionnement: 10000 par mois
Modèle: |
GB 8 Spécifique aux polices |
Matériel: |
alliage d'aluminium |
La structure: |
8 polices spécifiques au codeur |
Taille de trou: |
34 à 82 mm |
Garantie: |
12 mois |
Materia d'élastomère: |
Le PA66 |
Traitement de surface: |
Traitement par oxydation anodique |
Modèle: |
GB 8 Spécifique aux polices |
Matériel: |
alliage d'aluminium |
La structure: |
8 polices spécifiques au codeur |
Taille de trou: |
34 à 82 mm |
Garantie: |
12 mois |
Materia d'élastomère: |
Le PA66 |
Traitement de surface: |
Traitement par oxydation anodique |
Caractéristiques des produits
Couplings à clous: adaptés à l'encodeur, à la machine-outil CNC, au système de positionnement, à la vis à billes, à la plaque d'indexation et au réducteur d'engrenage planétaire.à vis, etc. Accouplement parallèle: adapté au raccordement du moteur pas à pas, du codeur, de la tige de vis, etc. Accouplement à glissement croisé: adapté au tachymètre, au codeur, à la tige de vis, à la machine-outil et aux autres machines.Accouplement universel, couplage rigide.
Couplings à diaphragme métallique: adaptés au servomoteur, au codeur, au réducteur planétaire, à la vis à billes, au compresseur, au mélangeur, aux machines de fabrication du papier, aux robots et autres équipements mécaniques.adapté à un codeur, servosystème, entraînement à broche moteur, machines d'emballage, entraînement à machine-outil, pompe et autres machines.

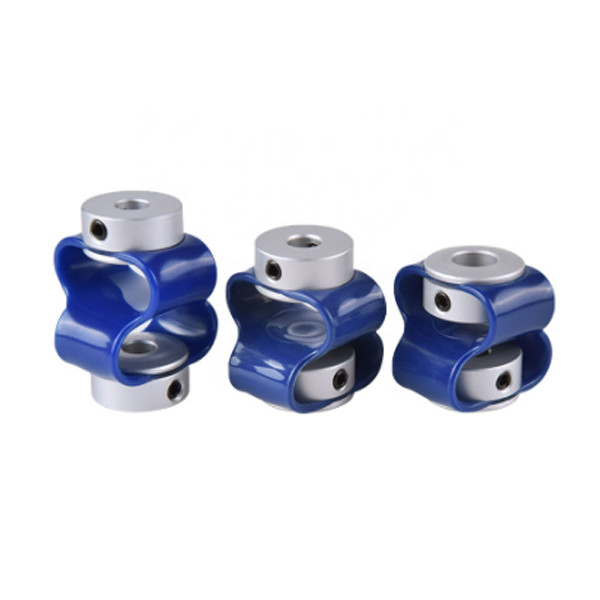

>Conçu pour le codeur
>Bonne souplesse, pas facile à casser
>L'élastomère est en polyuréthane, résistant à l'huile et à l'oxydation
Paramètres des produits
| paramètre du modèle | le diamètre commun d'un trou d1, d2 | ΦD | L | Lp | S | F | M | couple de vis de serrage (N.M.) |
| Le nombre d'émissions de CO2 | 3,4,5,6,6.35,7,8 | 15 | 24 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| Le nombre d'étoiles est le suivant: | 3,4,5,6,6.35,7,8 | 15 | 32 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| Pour les appareils de surveillance | 4,5,6,6.35,7,8,9,10 | 18 | 28 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| Pour les appareils de surveillance | 4,5,6,6.35,7,8,9,10 | 18 | 38 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| paramètre du modèle | Le couple nominal (N.M.) * |
excentricité admissible (mm) * |
angle de déviation autorisé (°) * |
déviation axiale admissible (mm) * |
vitesse maximale Rpm |
rigidité de torsion statique (N.M/rad) |
moment d'inertie (kg.m)2) |
Matériau de l'enveloppe de l'arbre | Matériau des éclats | traitement de surface | le poids Le montant de l'aide |
| Le nombre d'émissions de CO2 | 0.5 | 1 | 2 | + 2 à 5 | 8000 | 15 | 4.5x10- 4 | Alliage d'aluminium à haute résistance | PN |
Traitement par anodisation |
8 |
| Le nombre d'unités | 0.5 | 1 | 2 | + 2 à 5 | 8000 | 15 | 4.5x10- 4 | 8 | |||
| Le numéro d'immatriculation | 0.8 | 1 | 3 | + 2 à 5 | 6000 | 20 | 5.6x10- 4 | 13 | |||
| Le numéro d'immatriculation du véhicule | 0.8 | 1 | 3 | + 2 à 5 | 6000 | 20 | 5.6x10- 4 | 13 |
